組み立てに必要なもの

AKARIの組み立てに必要な道具、部品の一覧を記載します。
各部品にはご参考までに自分達の購入先のリンクを掲載してあります(秋月電子に関しては通販コードを用いて参照ください)。
購入先はあくまで一例ですので、同じ部品であれば他の購入先でも問題ありません。
またテストユニットを作成される方は、合わせて テストユニットの部品 を購入することを推奨します。

必要な道具

- 精密ドライバ(＋)
- 精密ドライバ(ー)
- はんだごて
- はんだ線
- ニッパ

部品表

No.

分類

画像

名称

型番

必要数 [個]

購入数[組]

購入先リンク

備考

1

製造品

1

M5stack基板

1

1

ー

2

製造品

2

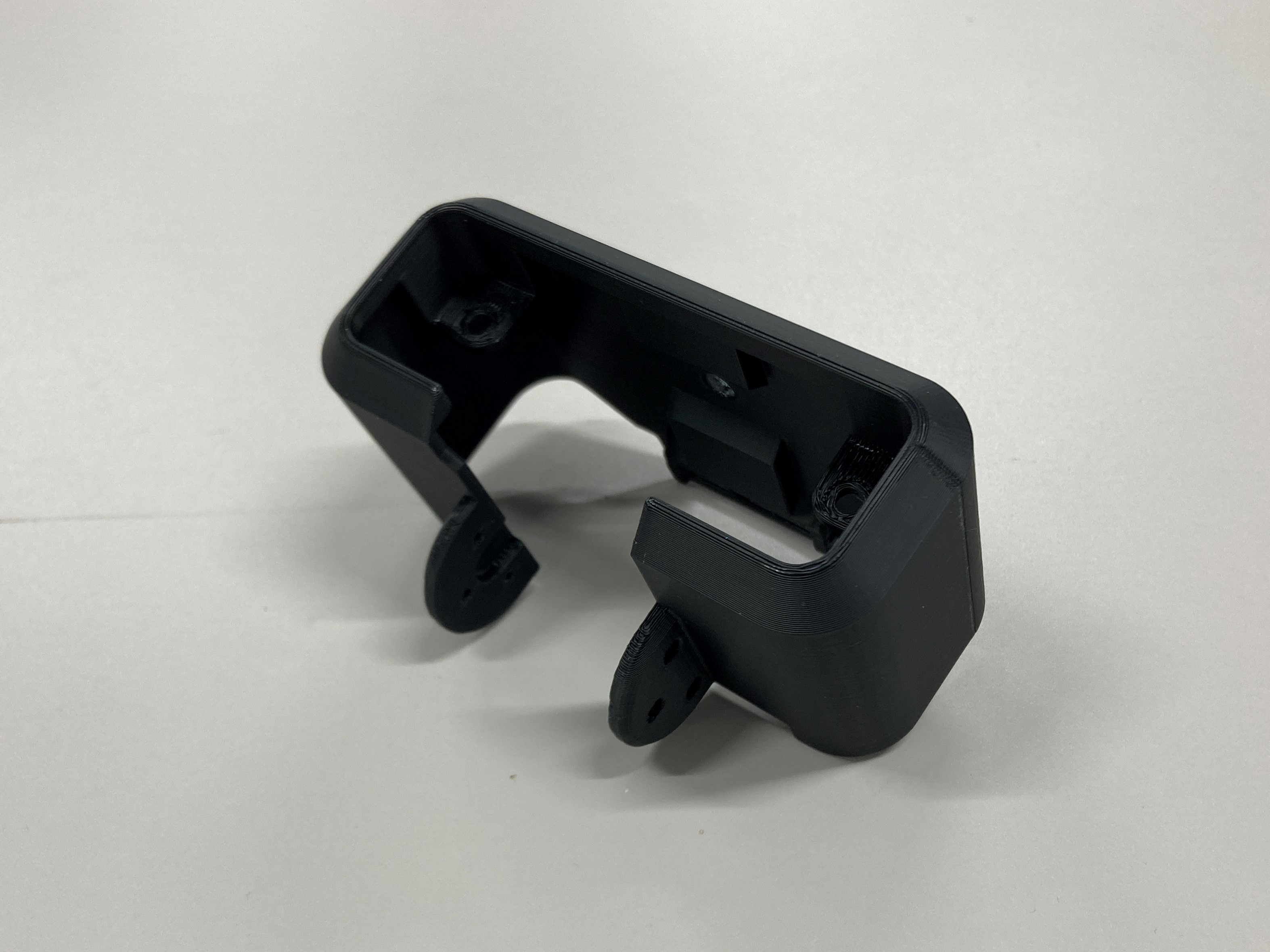

AKARI Head

1

1

ー

3

製造品

3

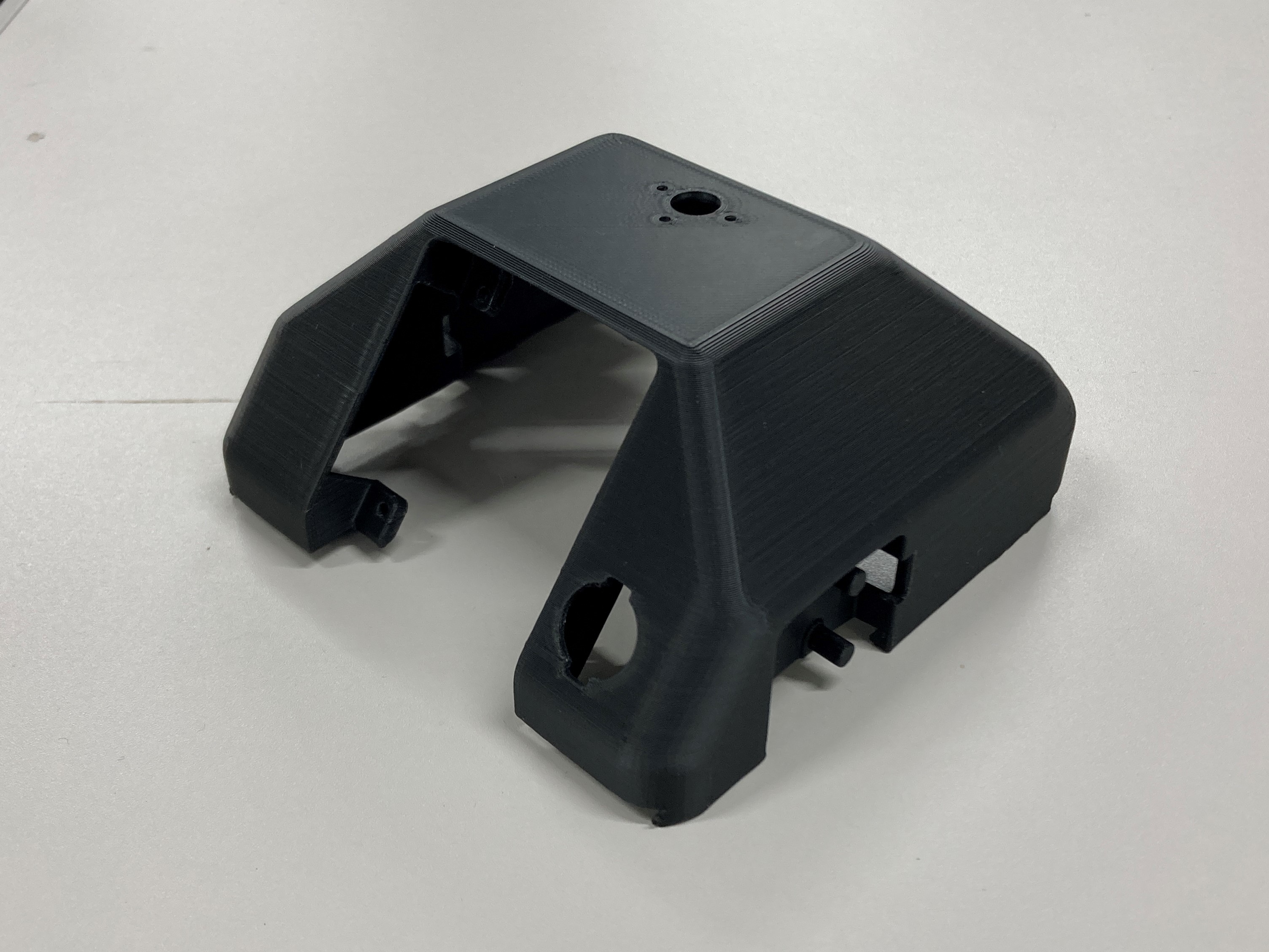

AKARI Body

1

1

ー

4

製造品

4

AKARI Cover

1

1

ー

5

製造品

5

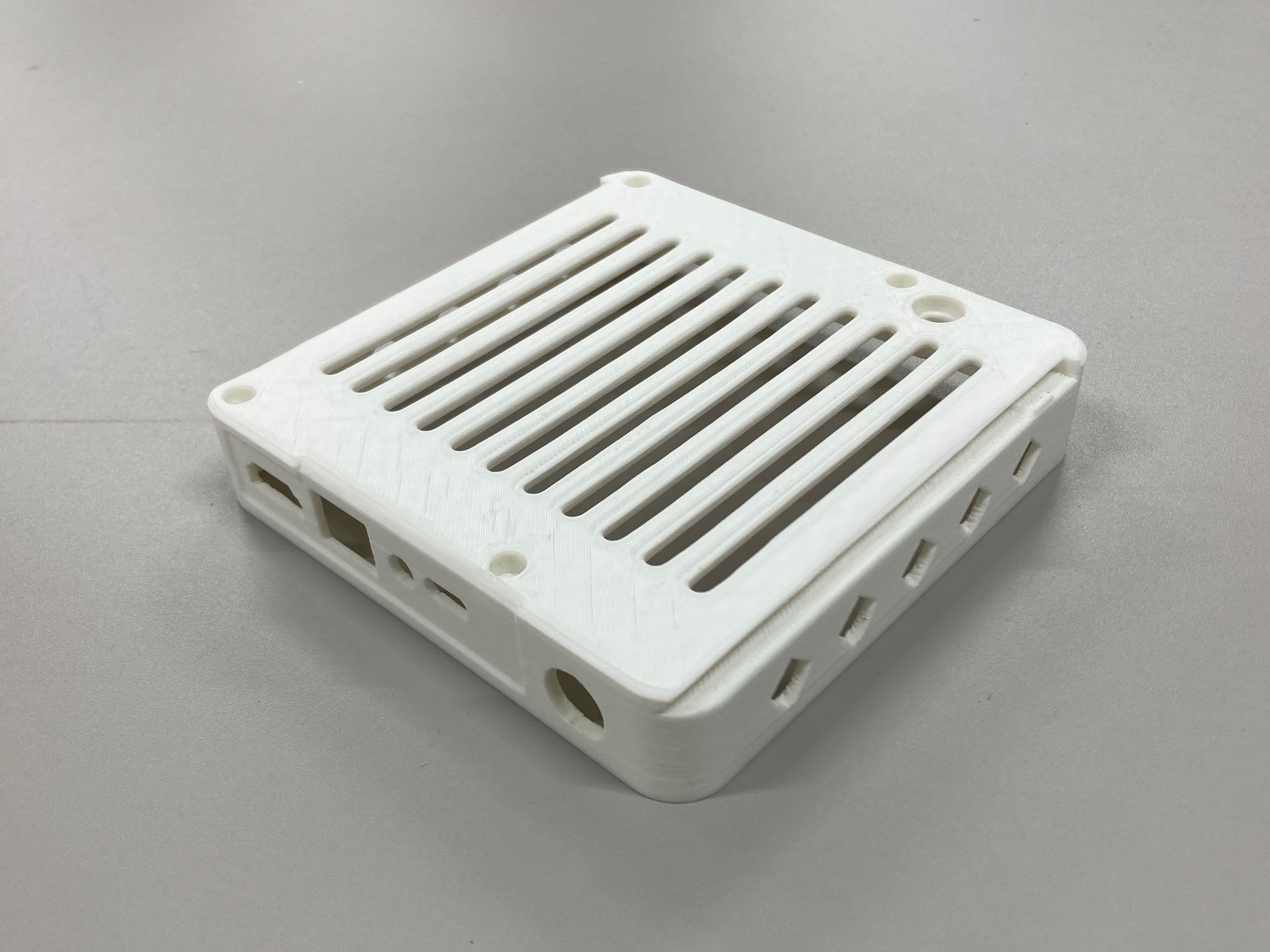

AKARI Base

1

1

ー

6

製造品

6

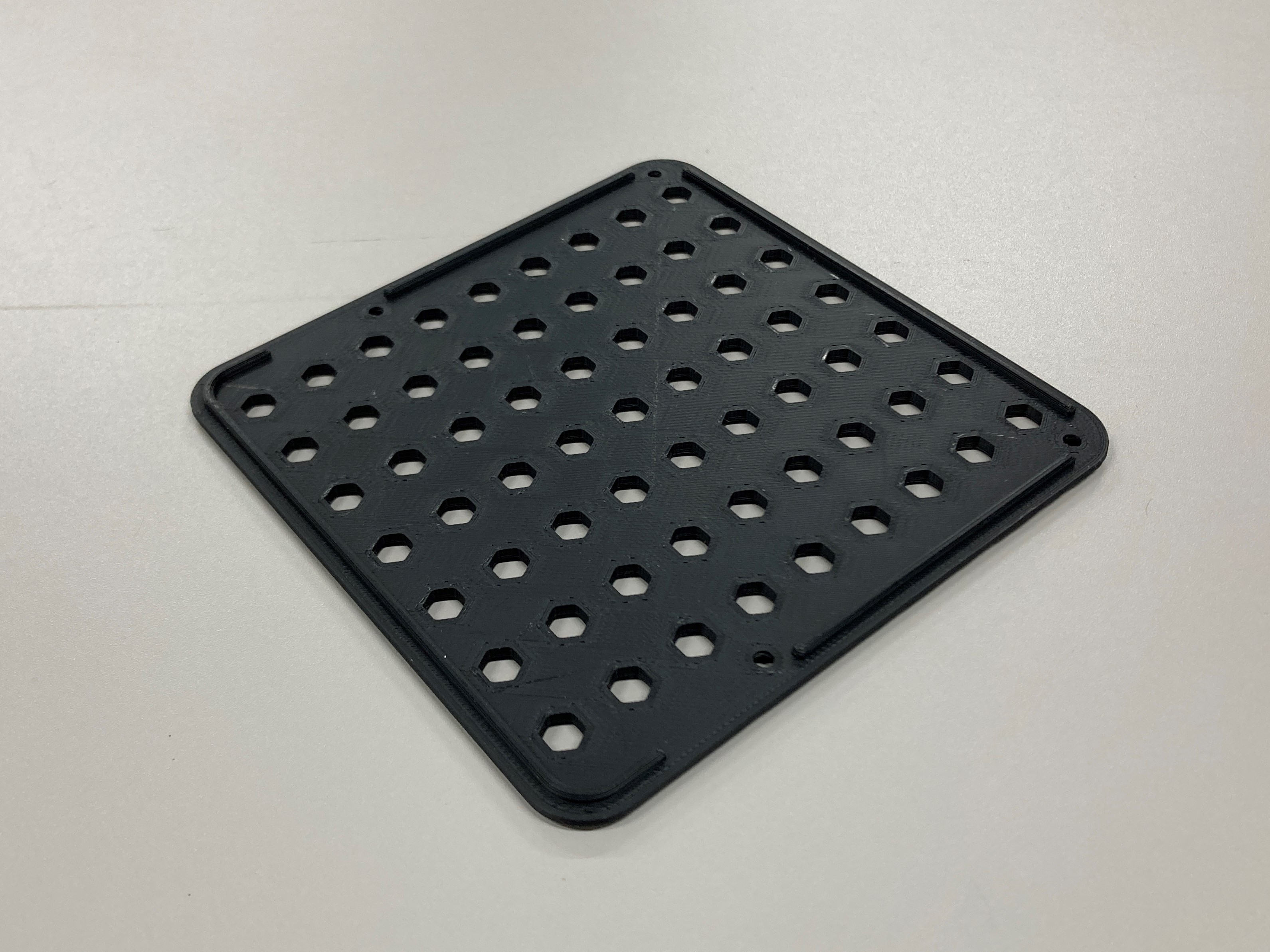

AKARI Plate

1

1

ー

7

購入品

7

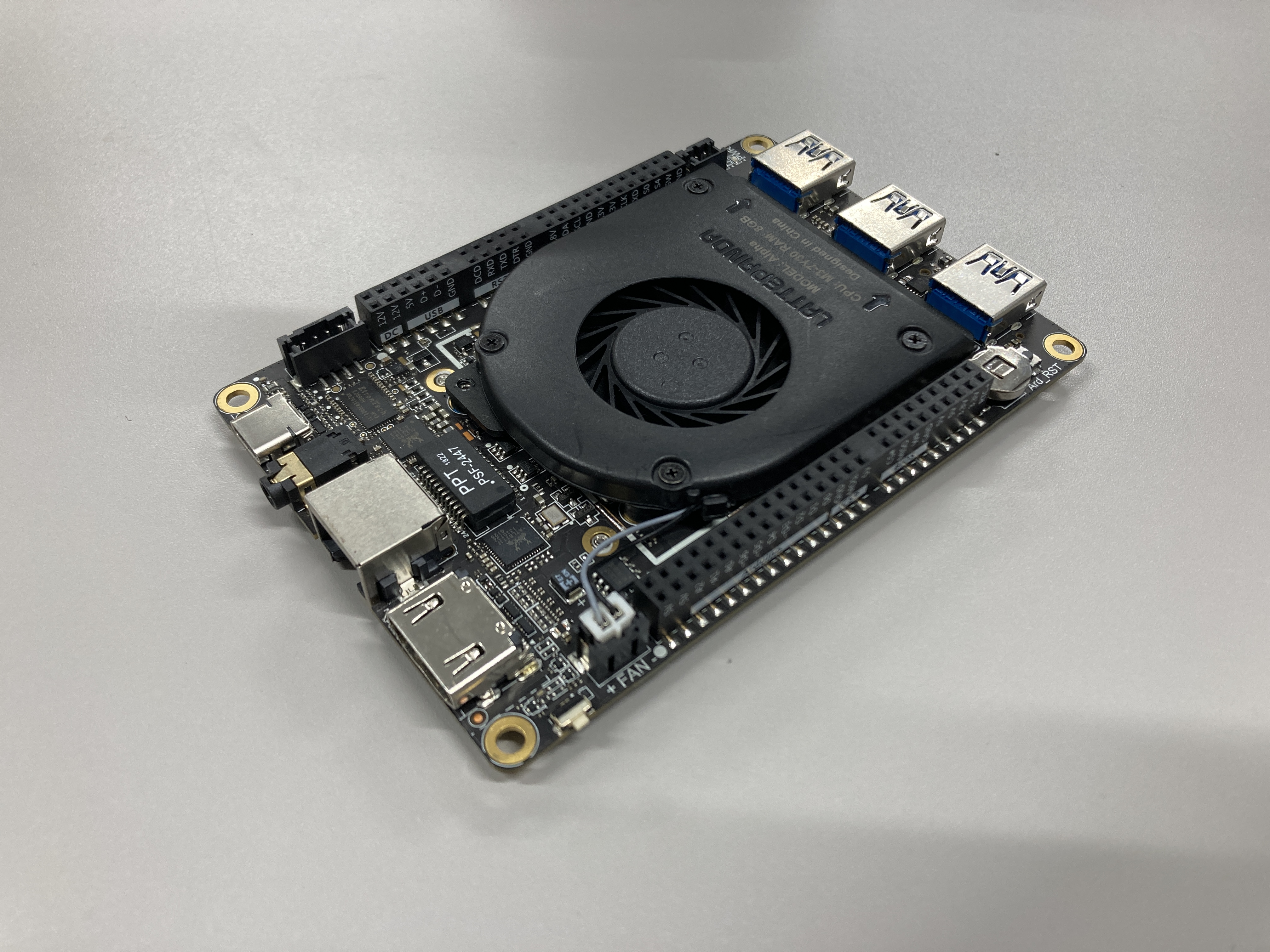

Lattepanda Alpha

Lattepanda Alpha 864S DFR0546

1

1
秋月電子
(M-13736)

8

購入品

8

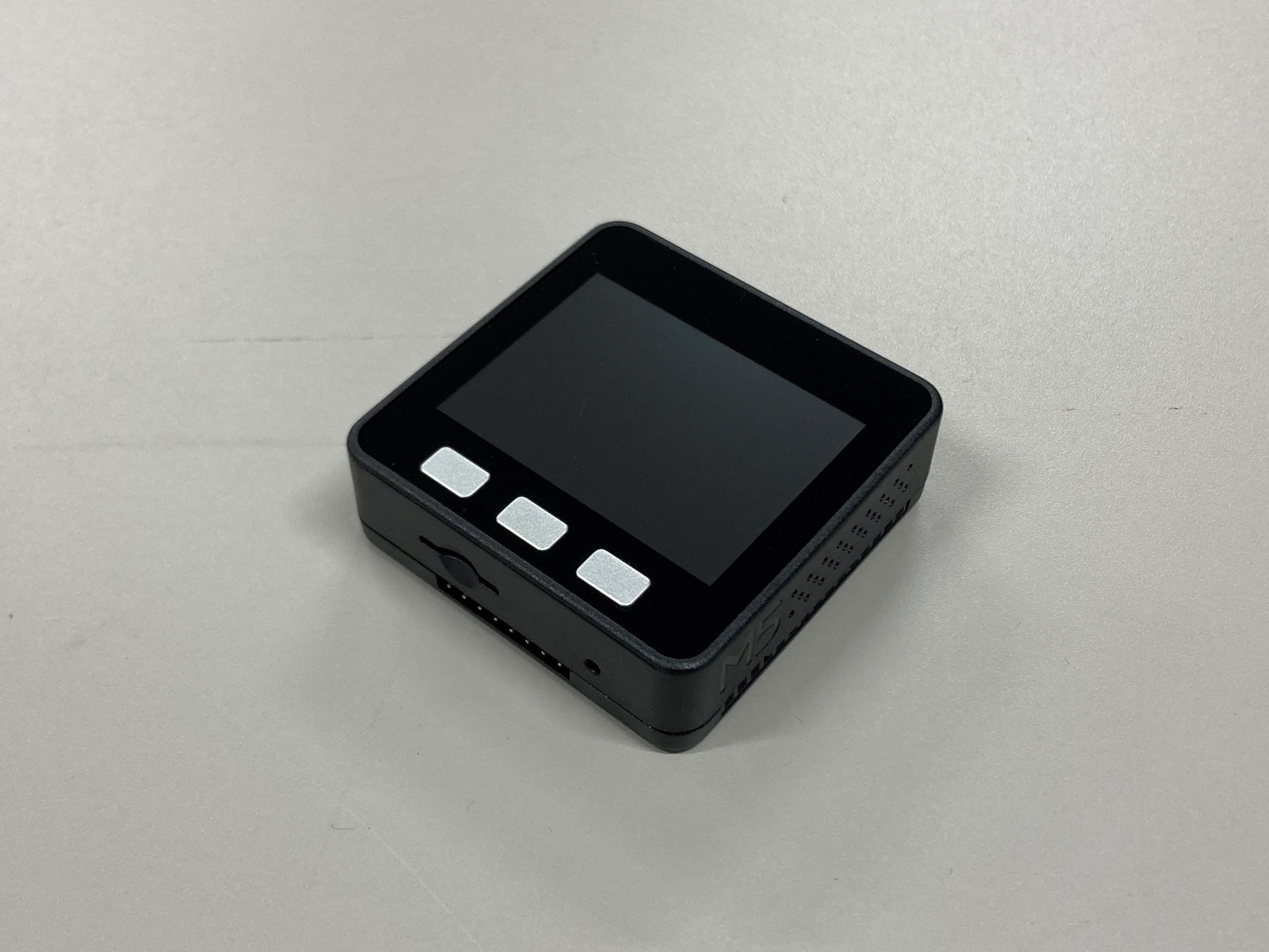

M5Stack BASIC

M5Stack BASIC v2.6

1

1
秋月電子
(M-17375)
スイッチサイエンス

9

購入品

9

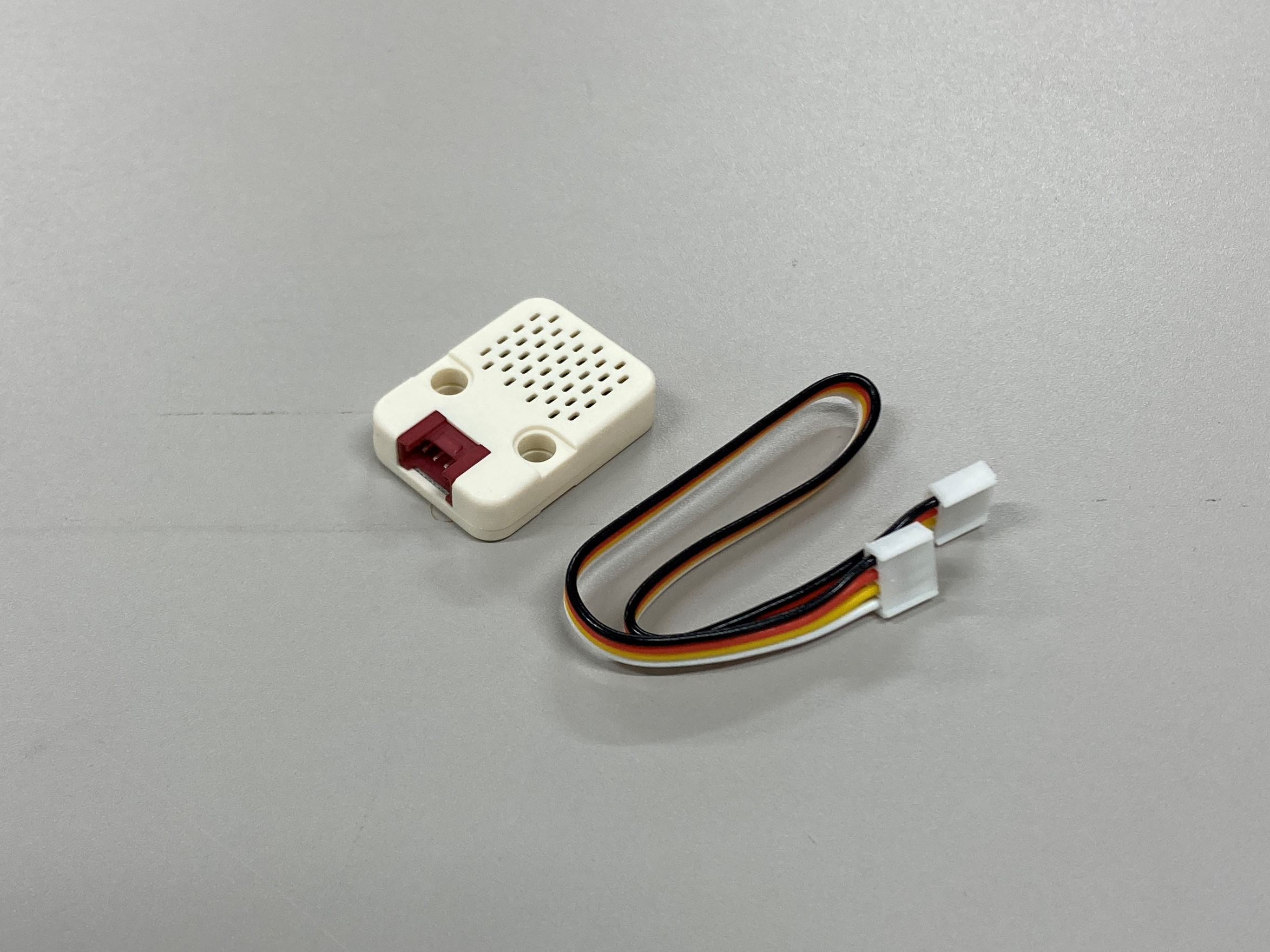

温湿度気圧センサユニット ENVⅢ

M5STACK-U001-C

1

1
秋月電子
(M-17213)
スイッチサイエンス

10

購入品

10

光センサユニット

M5STACK-LIGHT-UNIT

1

1
秋月電子
(M-17217)
スイッチサイエンス

11

購入品

11

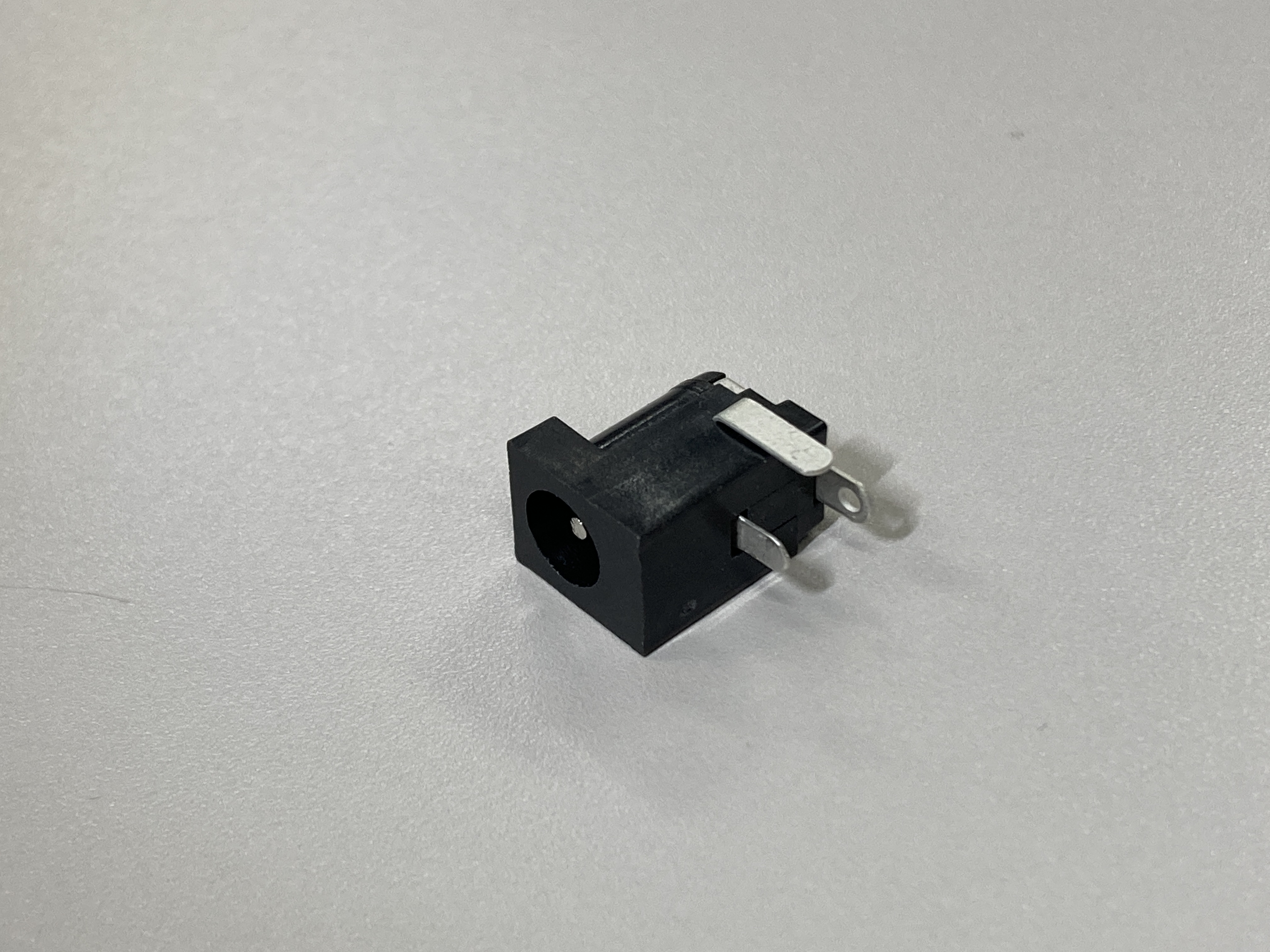

2.1mm標準DCジャック(4A) 基板取付用

MJ-179PH

1

1
秋月電子
(C-06568)

12

購入品

12

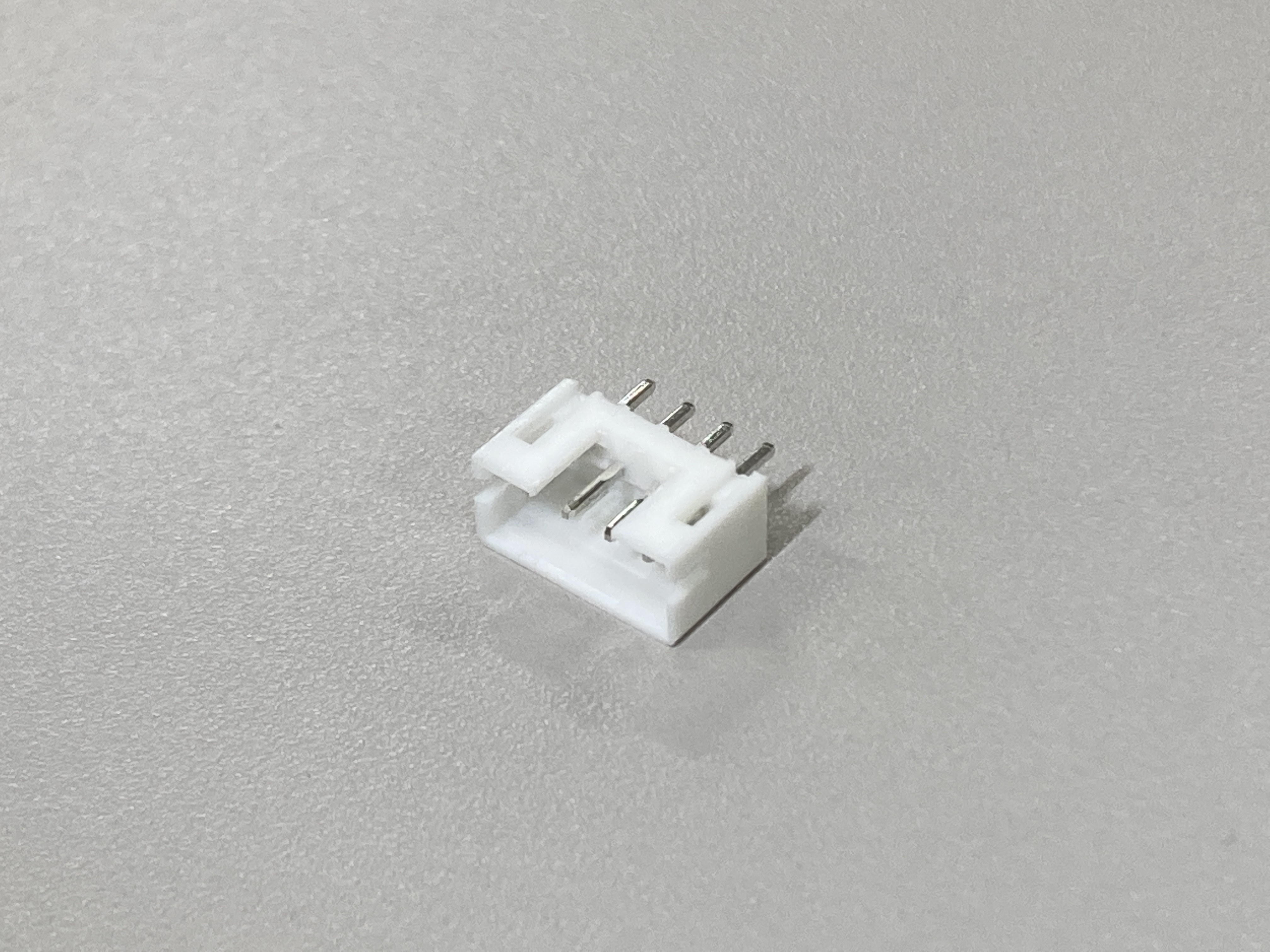

PHコネクタ ベース付ポスト トップ型 4P

B4B-PH-K-S

1

1
秋月電子
(C-12804)

13-A

購入品

13-A

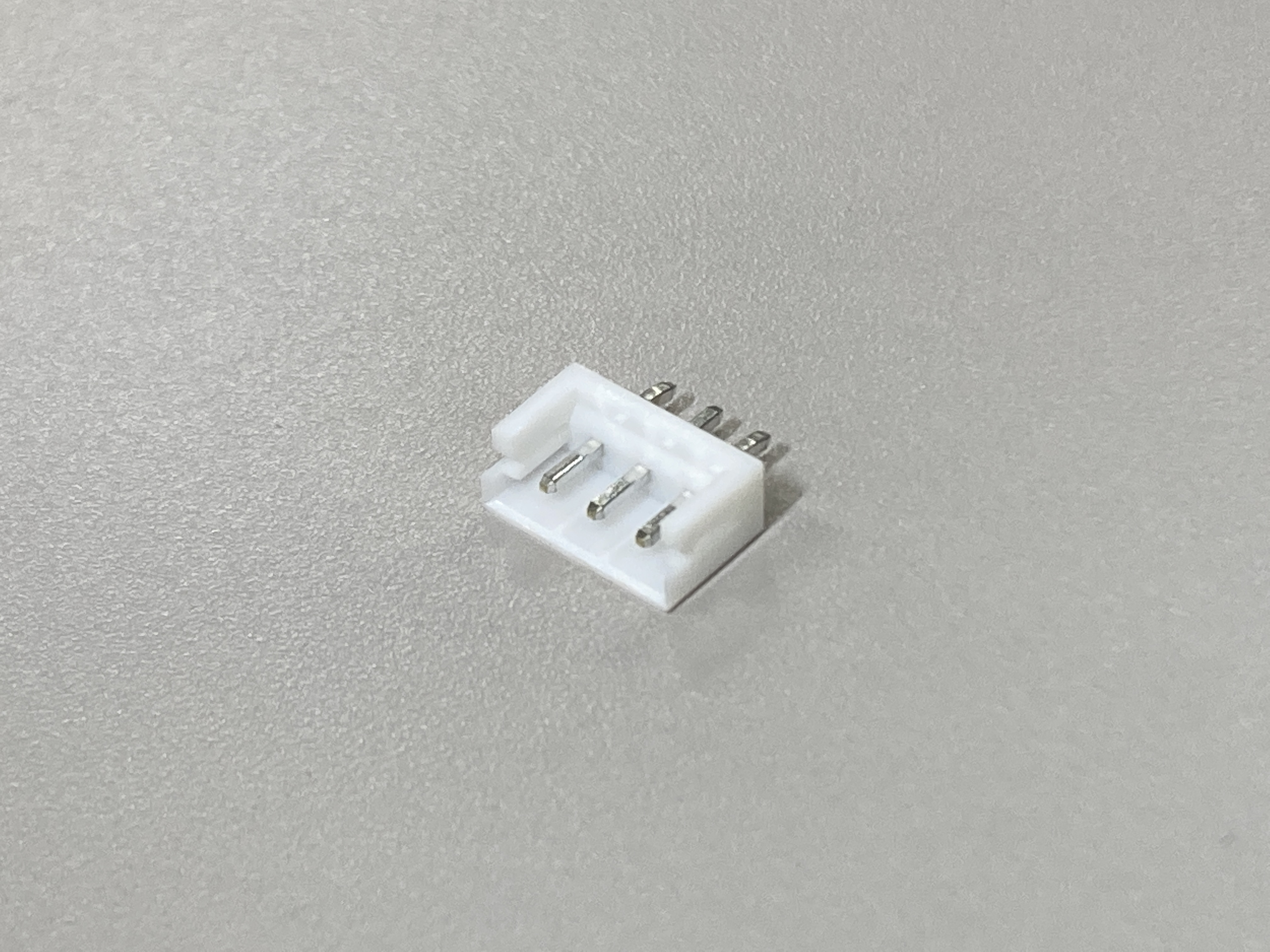

EHコネクタ3P トップ型"

B3B-EH-A

2

2

共立エレショップ

13-A,13-Bどちらか一つを購入

13-B

購入品

13-B

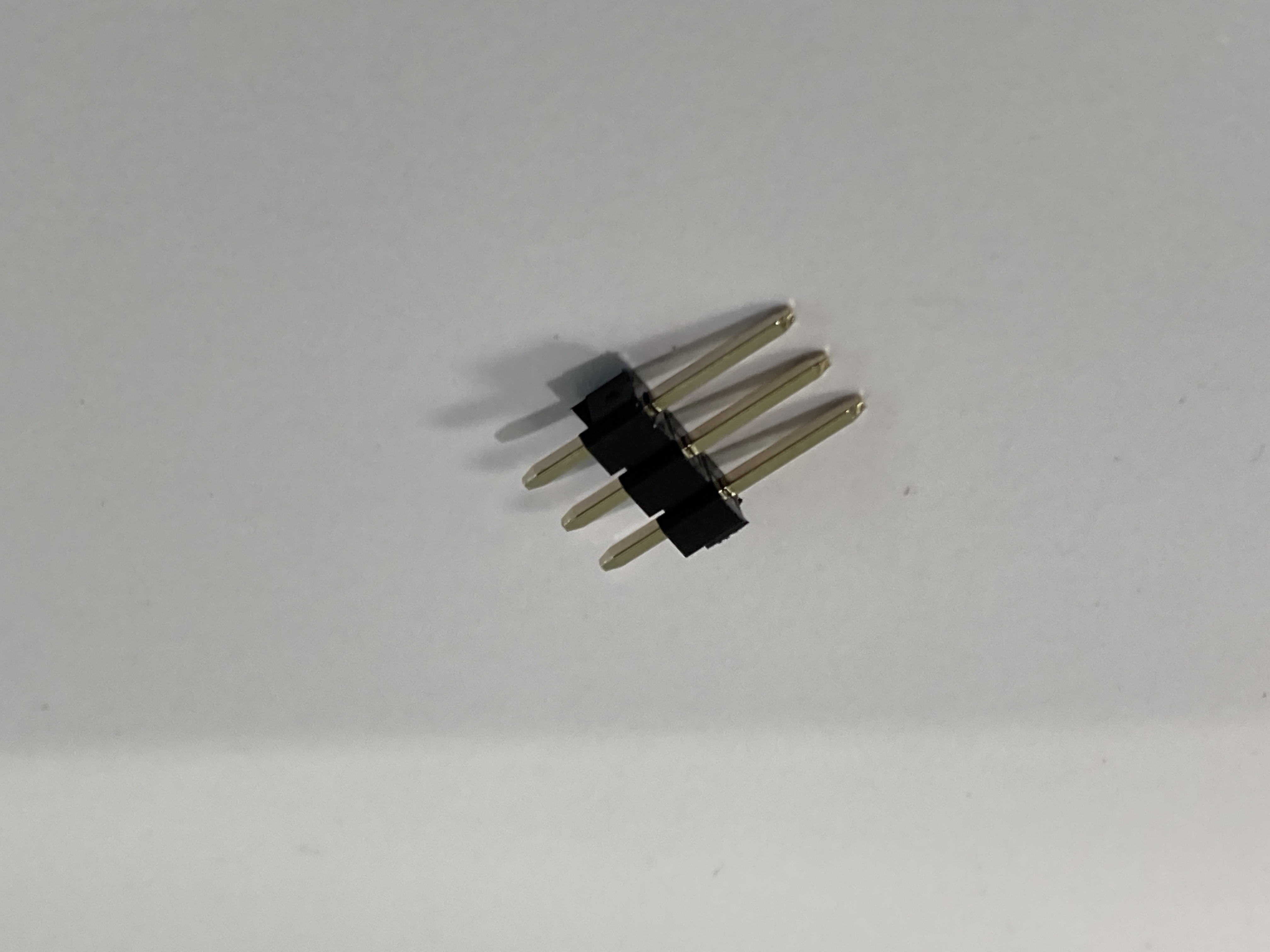

2mmピッチピンヘッダ 1✕3

PH2-1x3SBG

2

2
秋月電子
(C-06192)

13-A,13-Bどちらか一つを購入

14

購入品

14

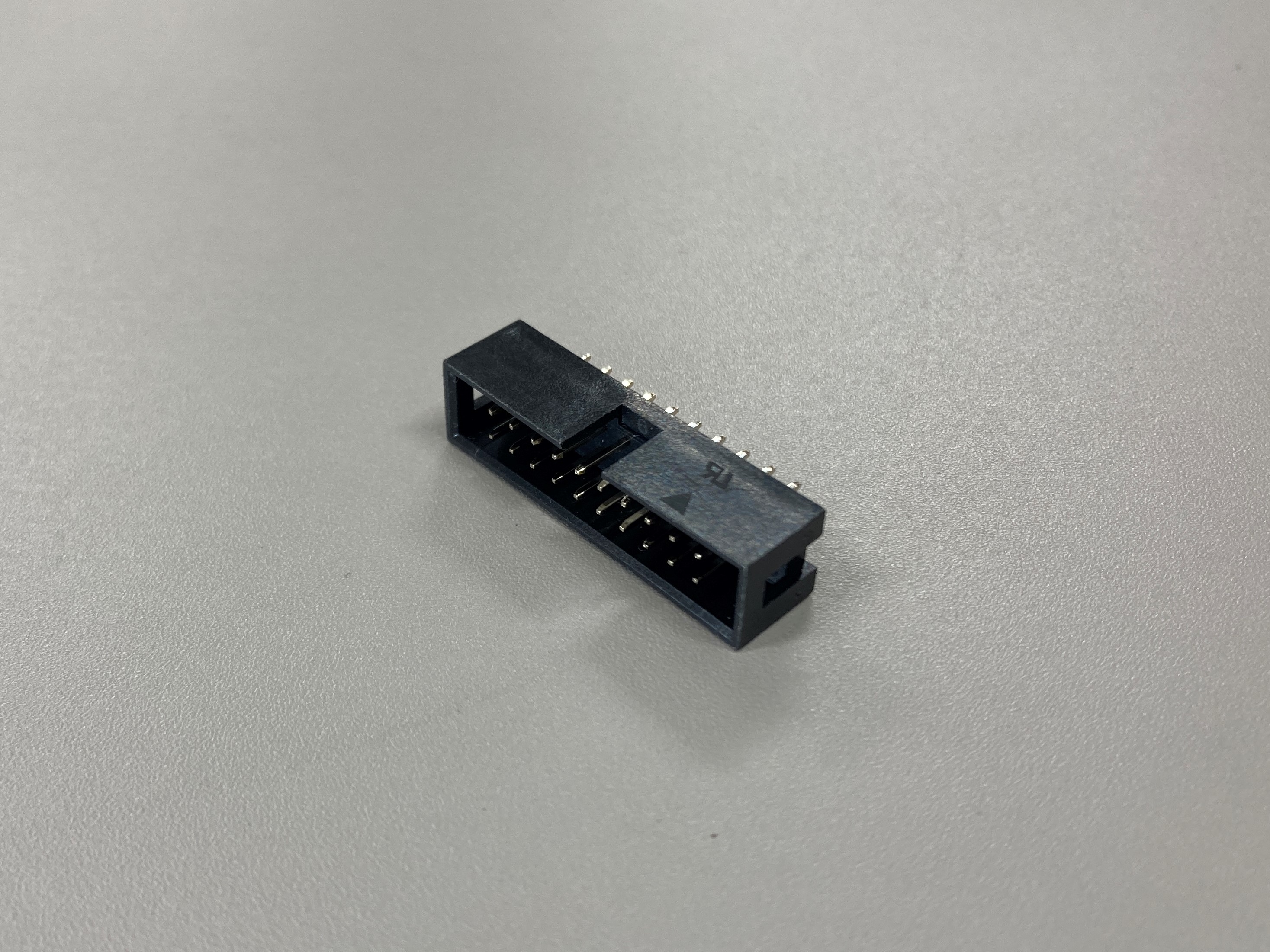

ボックスヘッダ 20P

BH-20SG

1

1
秋月電子
(C-13176)

15

購入品

15

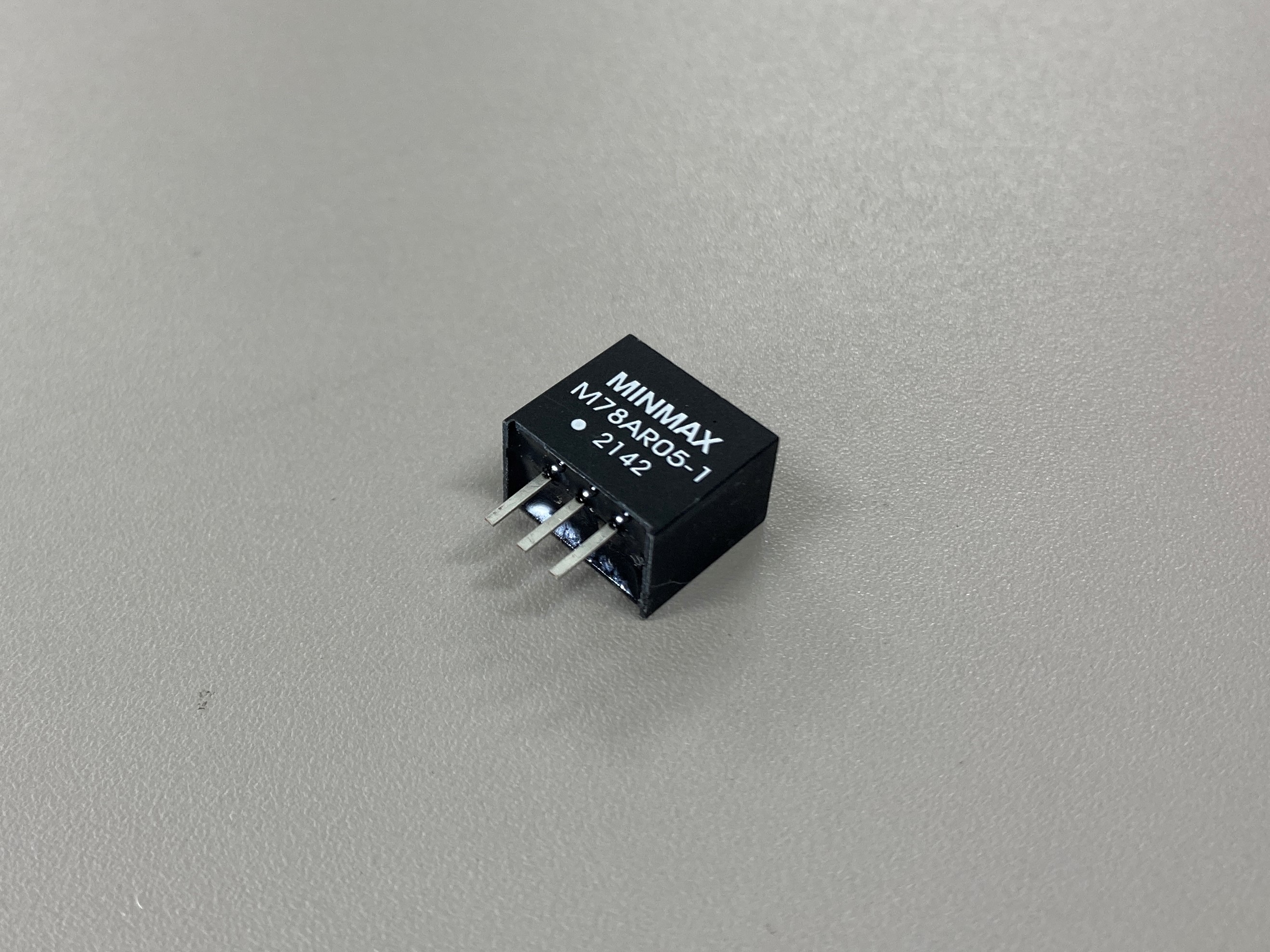

DC-DCコンバーター

M78AR05-1

1

1
秋月電子
(M-13536)

16

購入品

16

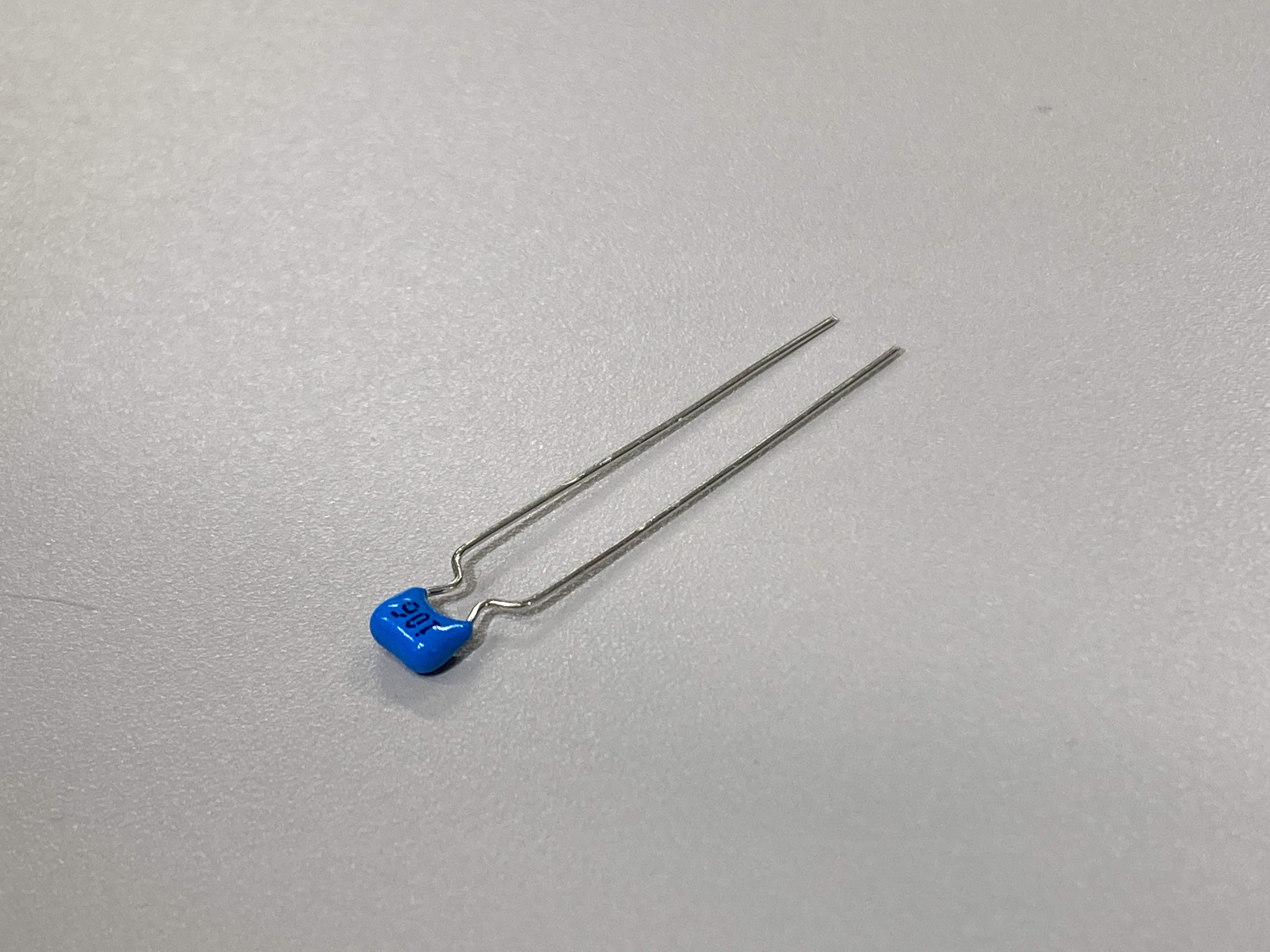

積層セラミックコンデンサー 10μF

RD20F106Z1EH5L

2

2
秋月電子
(P-03095)

17

購入品

17

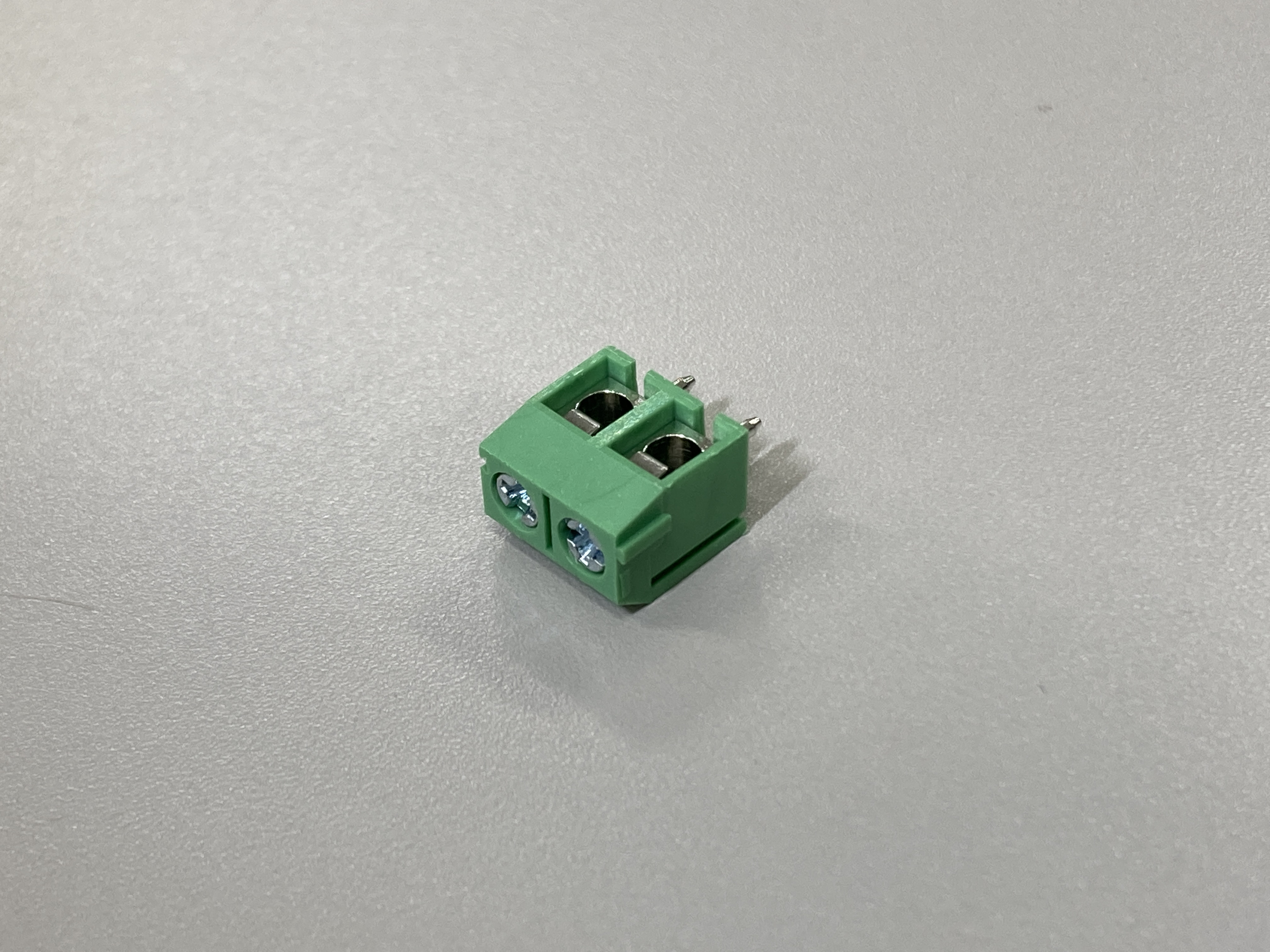

ターミナルブロック 2P

TB-111-2

1

1
秋月電子
(P-02333)

18

購入品

18

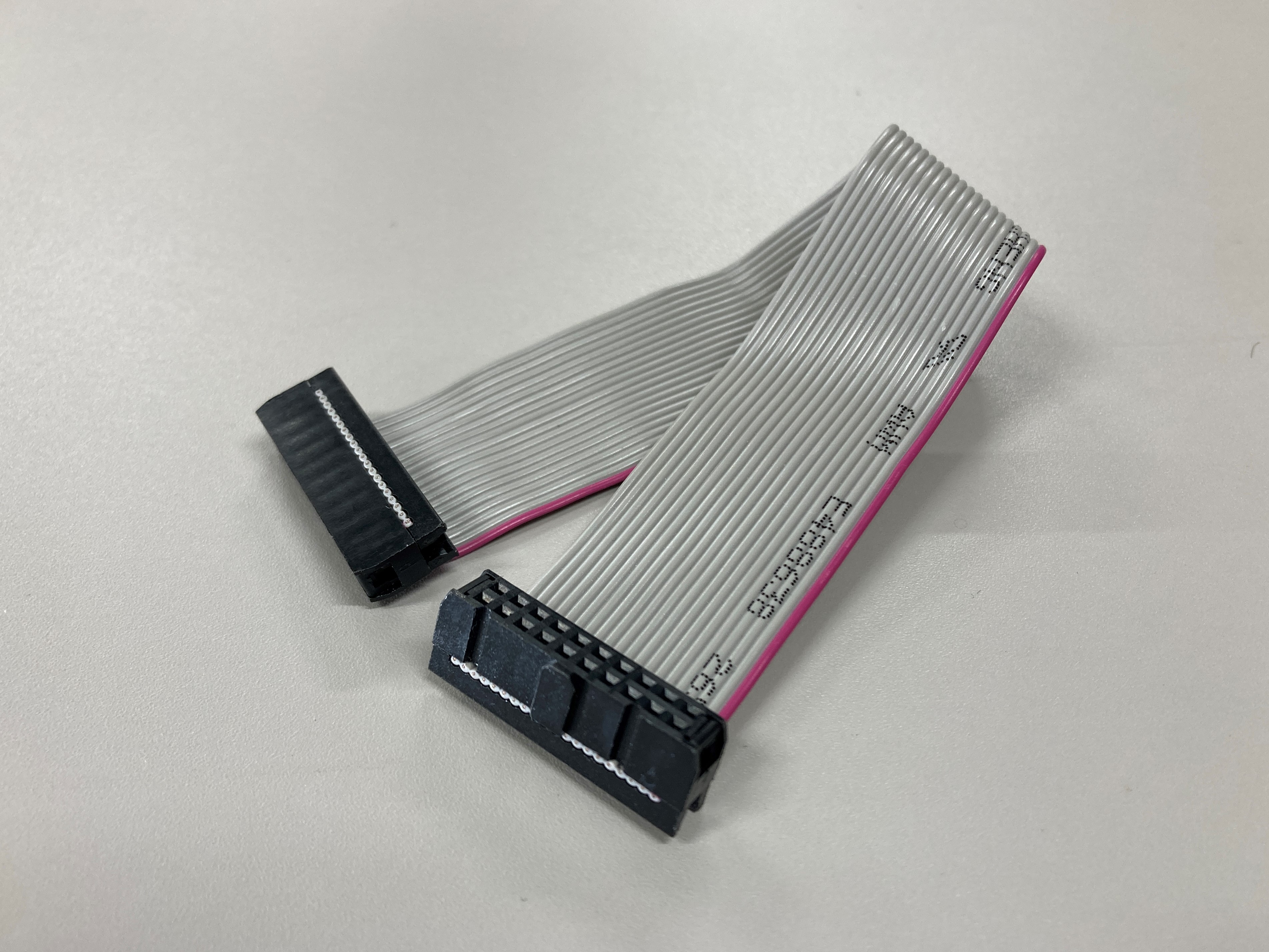

2x10(20P)両端コネクタ付IDCリボンケーブル

DG01032-0041-01-180mm

1

1
秋月電子
(C-13378)

19

購入品

19

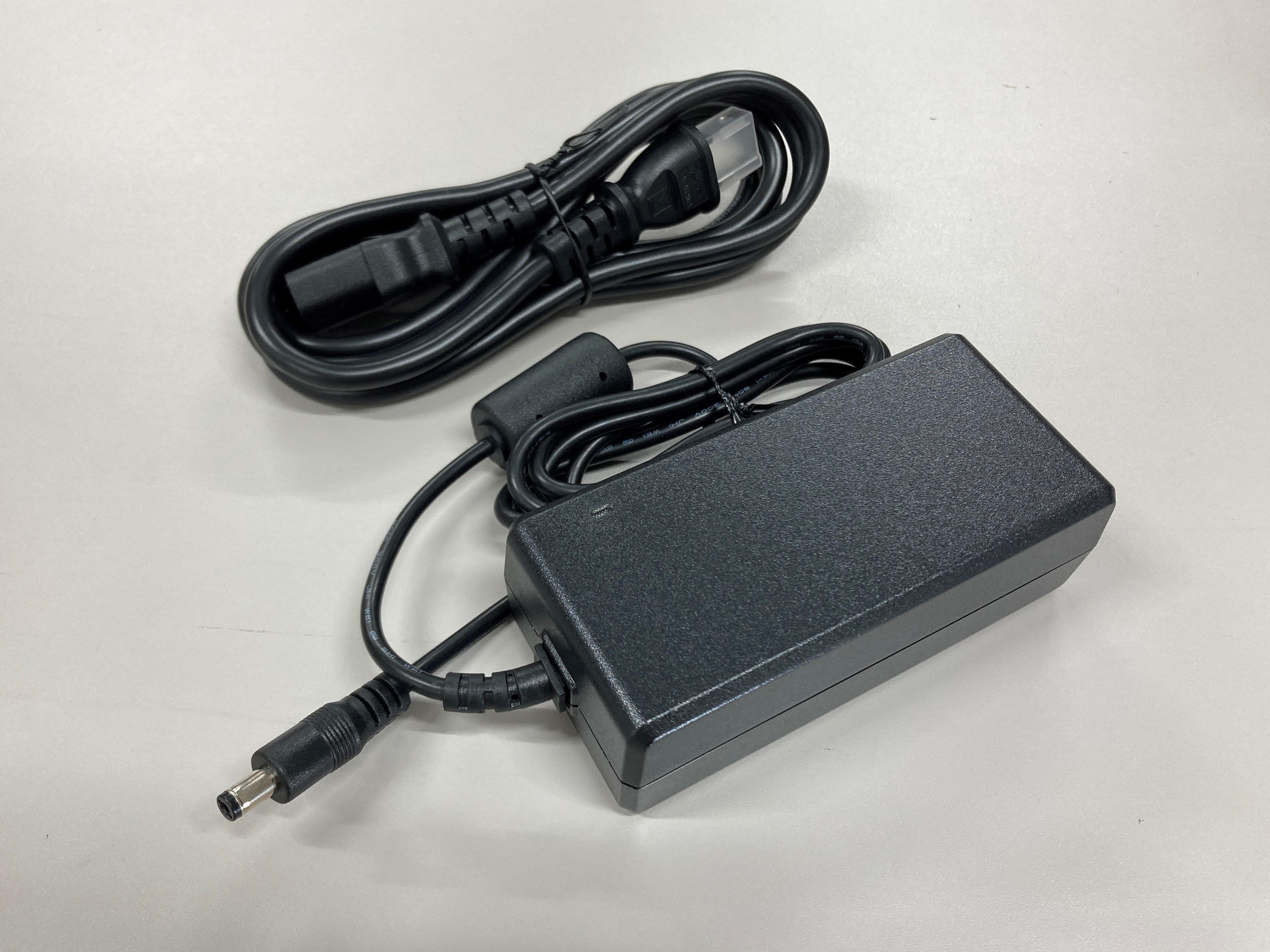

ACアダプター12V5A

ATS065-P120

1

1
秋月電子
(M-06961)

20

購入品

20

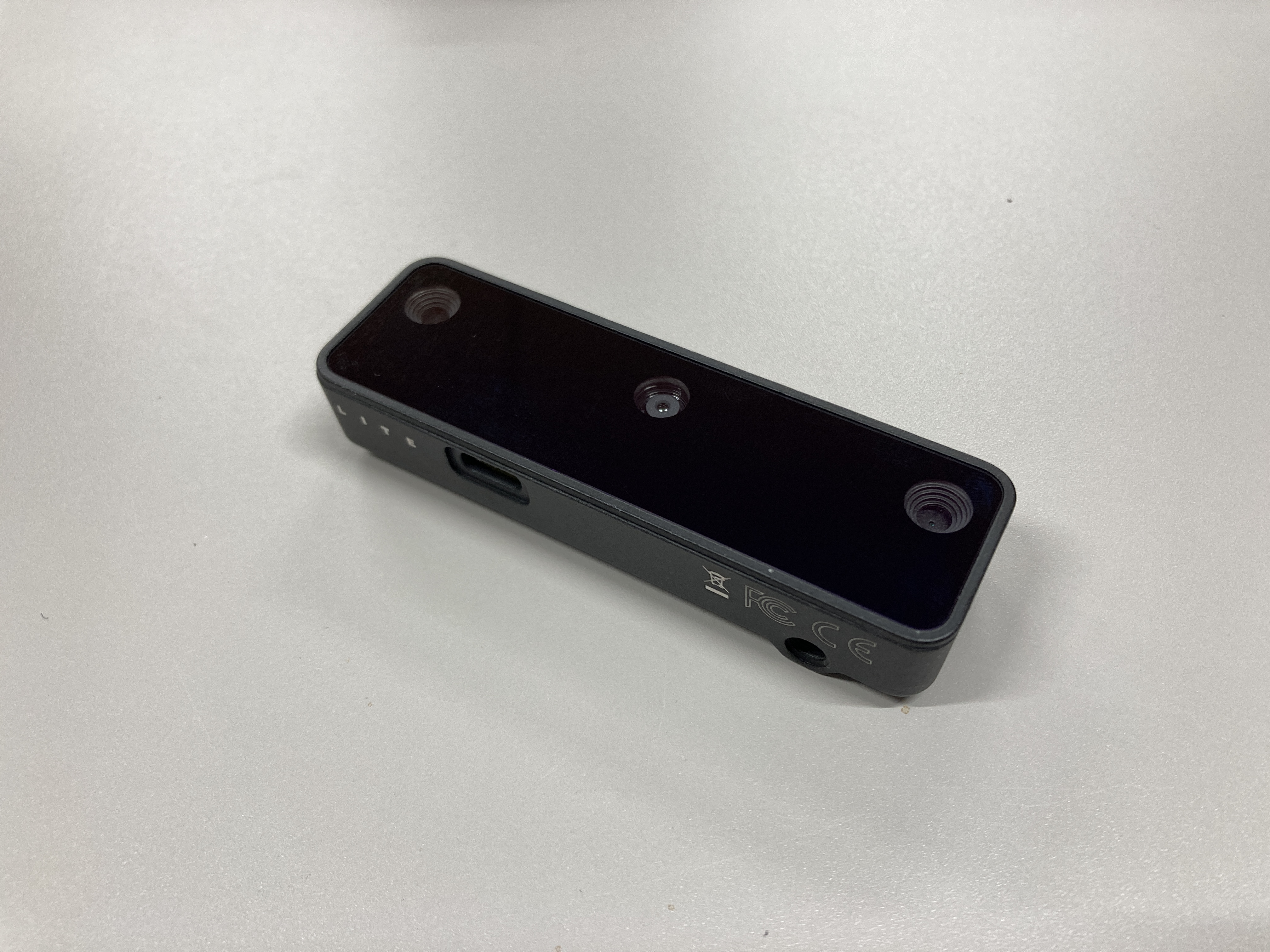

OAK-D Lite

OAK-D-LITE OpenCV DepthAIカメラ

1

1

スイッチサイエンス

21

購入品

21

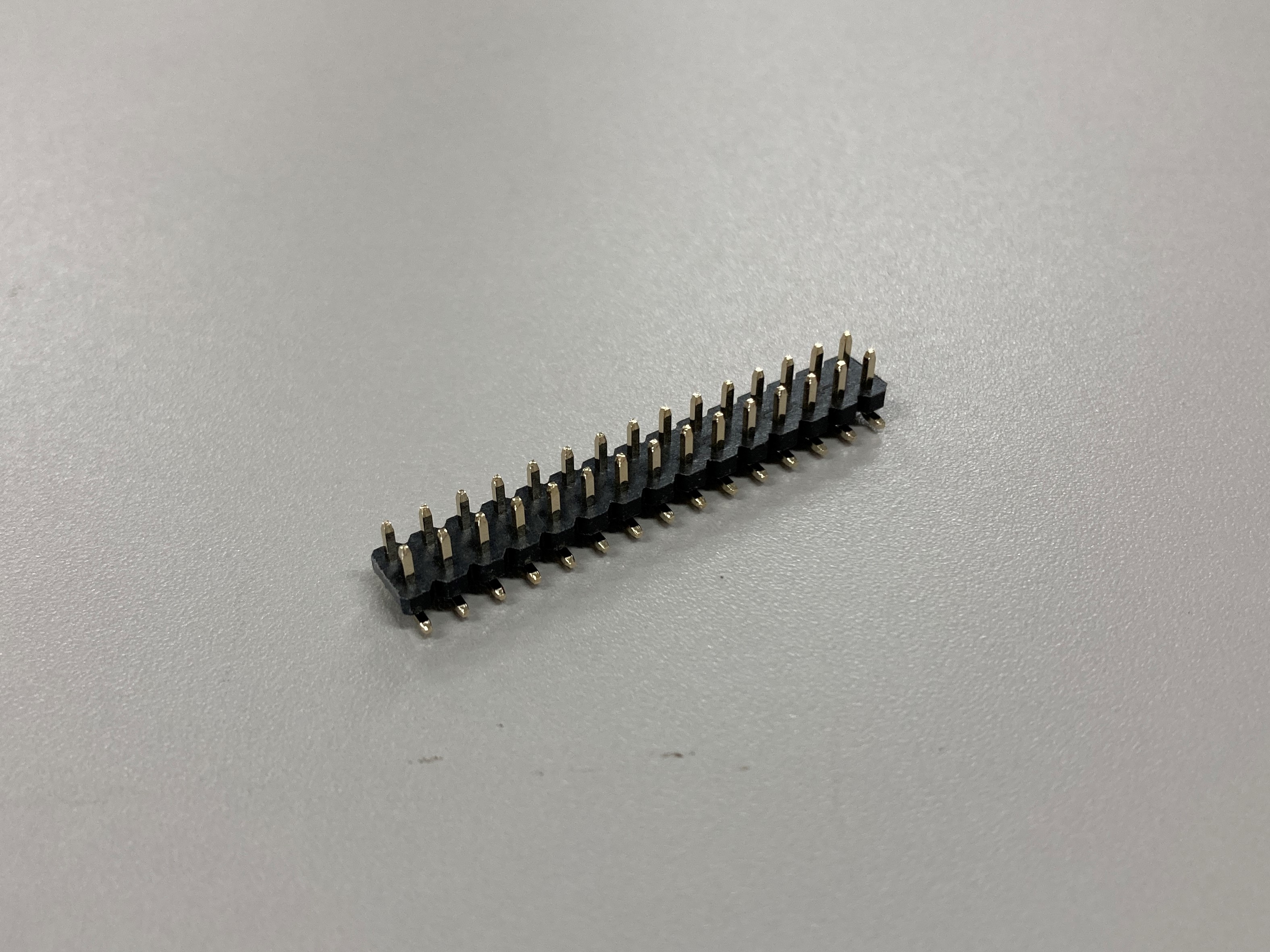

M5Stack用2x15ピンヘッダ・ソケットセット

1

1

スイッチサイエンス

22

購入品

22

Groveコネクタ トップ型

2

2

スイッチサイエンス

23

購入品

23

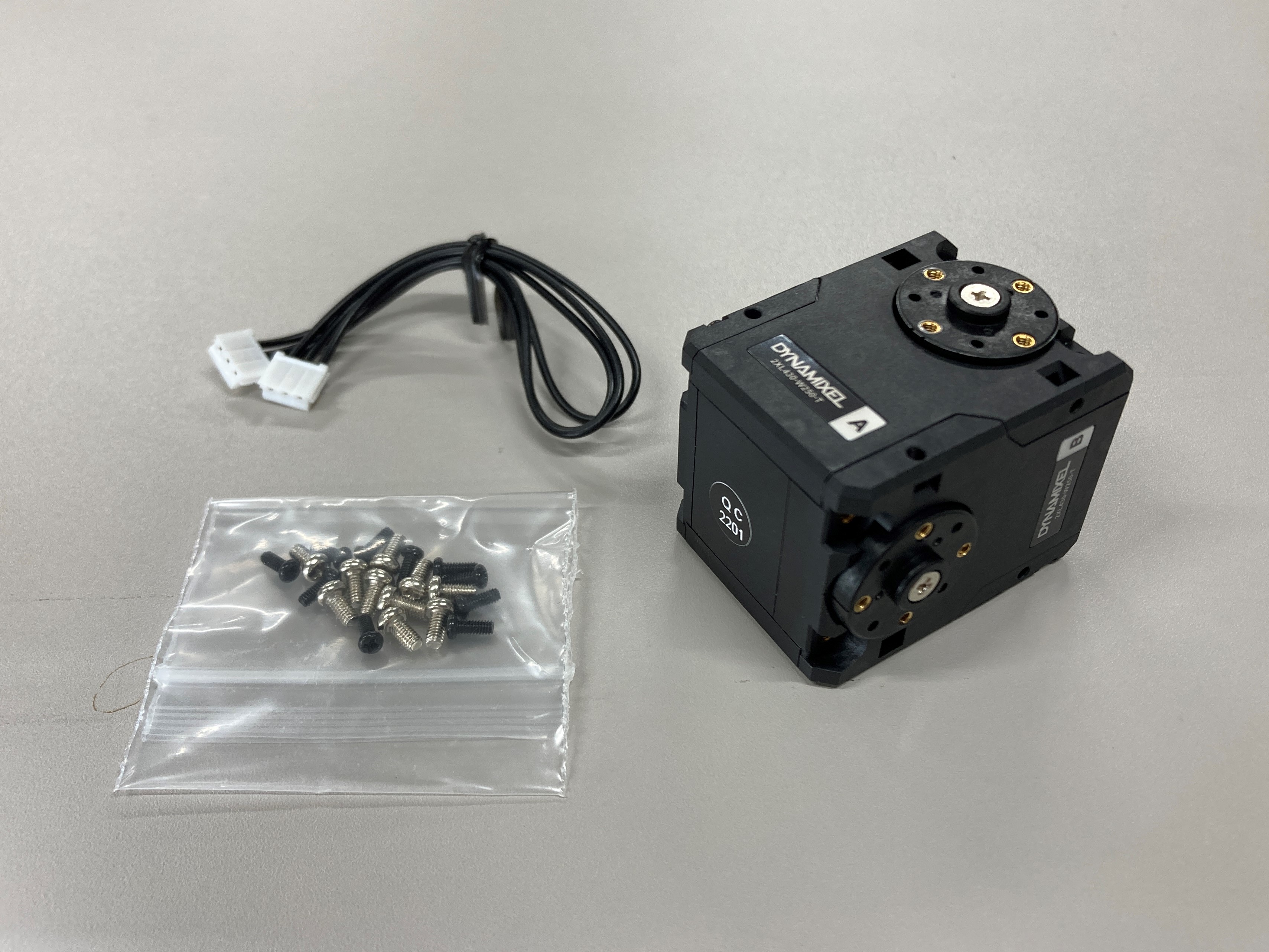

Dynamixel 2XL430-W250-T

BTX079

1

1

ベストテクノロジー

24

購入品

24

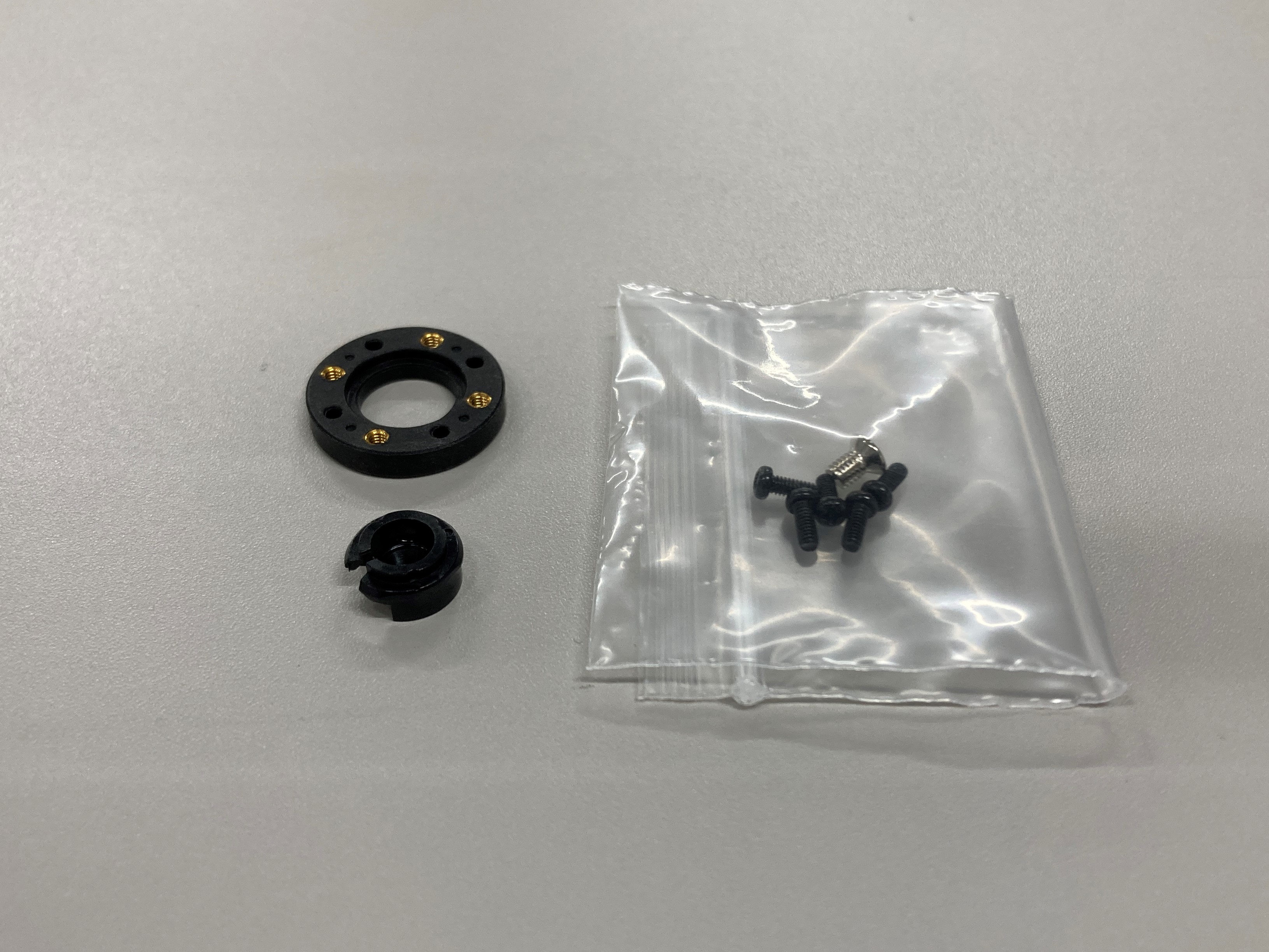

HN11-I101 Set

BTX098

1

1

ベストテクノロジー

25

購入品

25

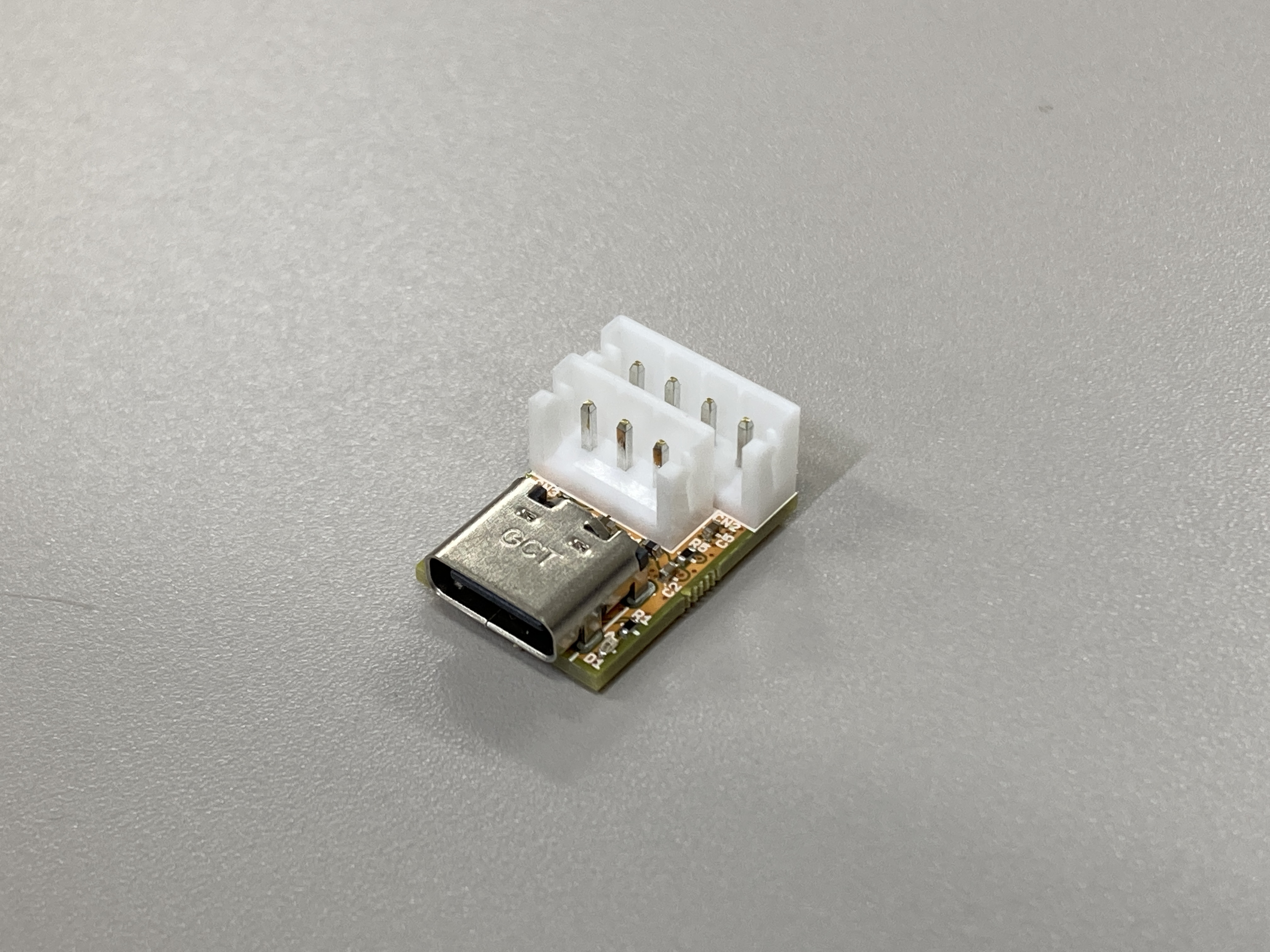

USB2DXIF

BTE101

1

1

ベストテクノロジー

26

購入品

26

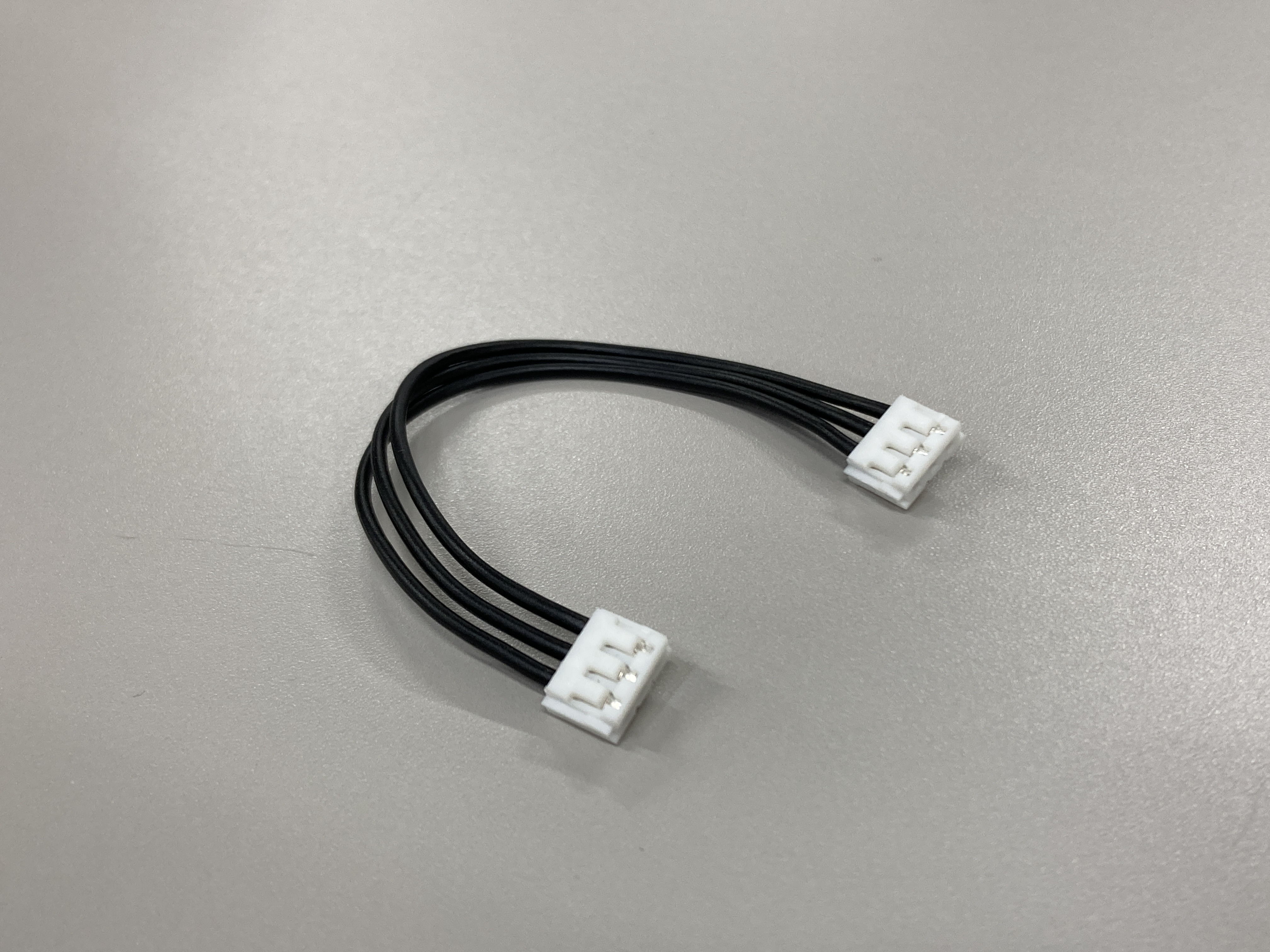

Robot Cable-X3P 100mm

BTX100

1

1

ベストテクノロジー

27

購入品

27

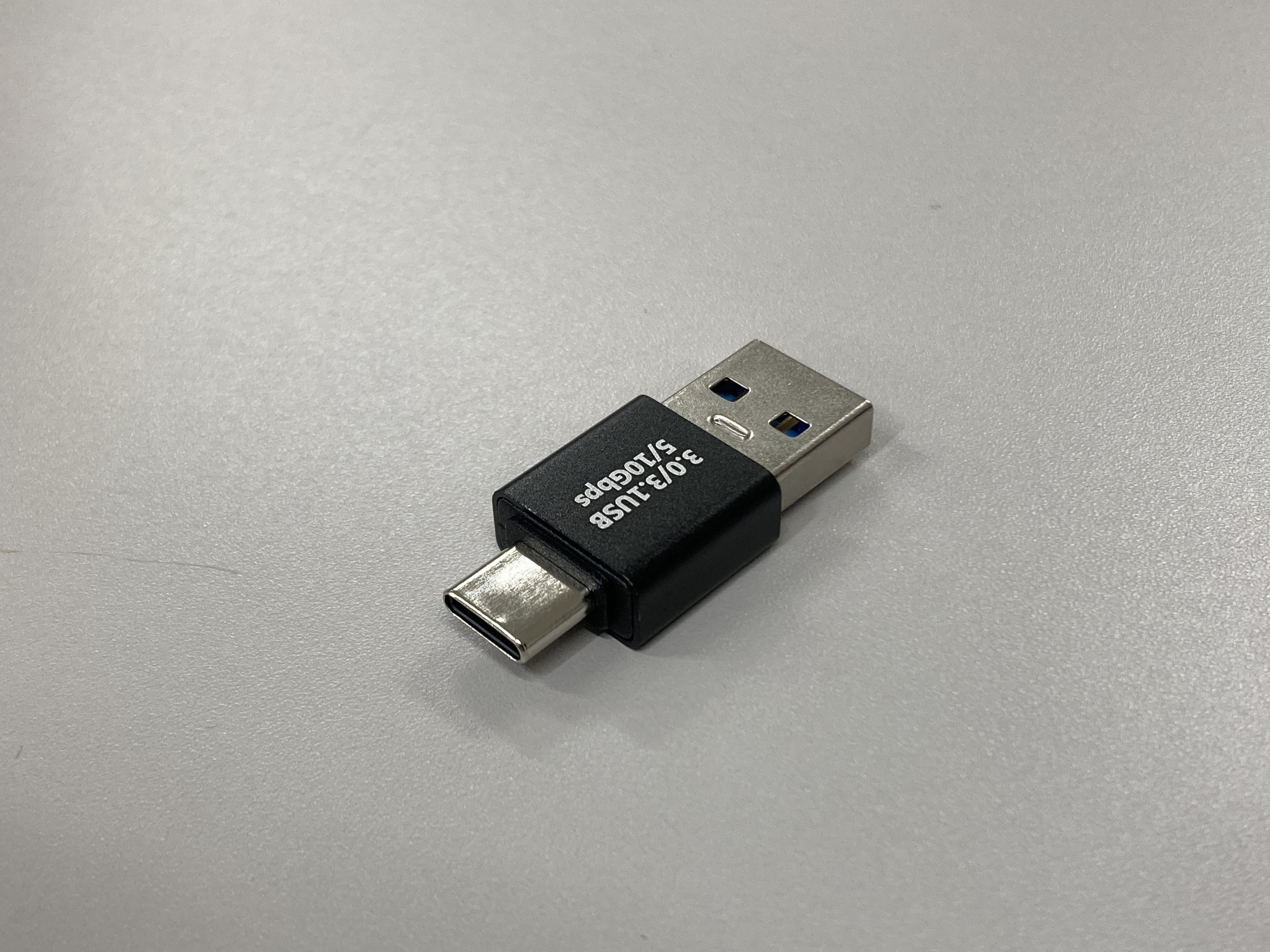

USB-C オス to USB-A オス 変換アダプタ

1

1

Amazon

28

購入品

28

USBハブ 4ポート15cm

U3H-FC02BBK

1

1

Amazon

29

購入品

29

パネルマウントUSB3.0ケーブル 30cm 左角度

1

1

Amazon

30

購入品

30

USB Type-Cケーブル 0.3mL字

1

1

Amazon

31

購入品

31

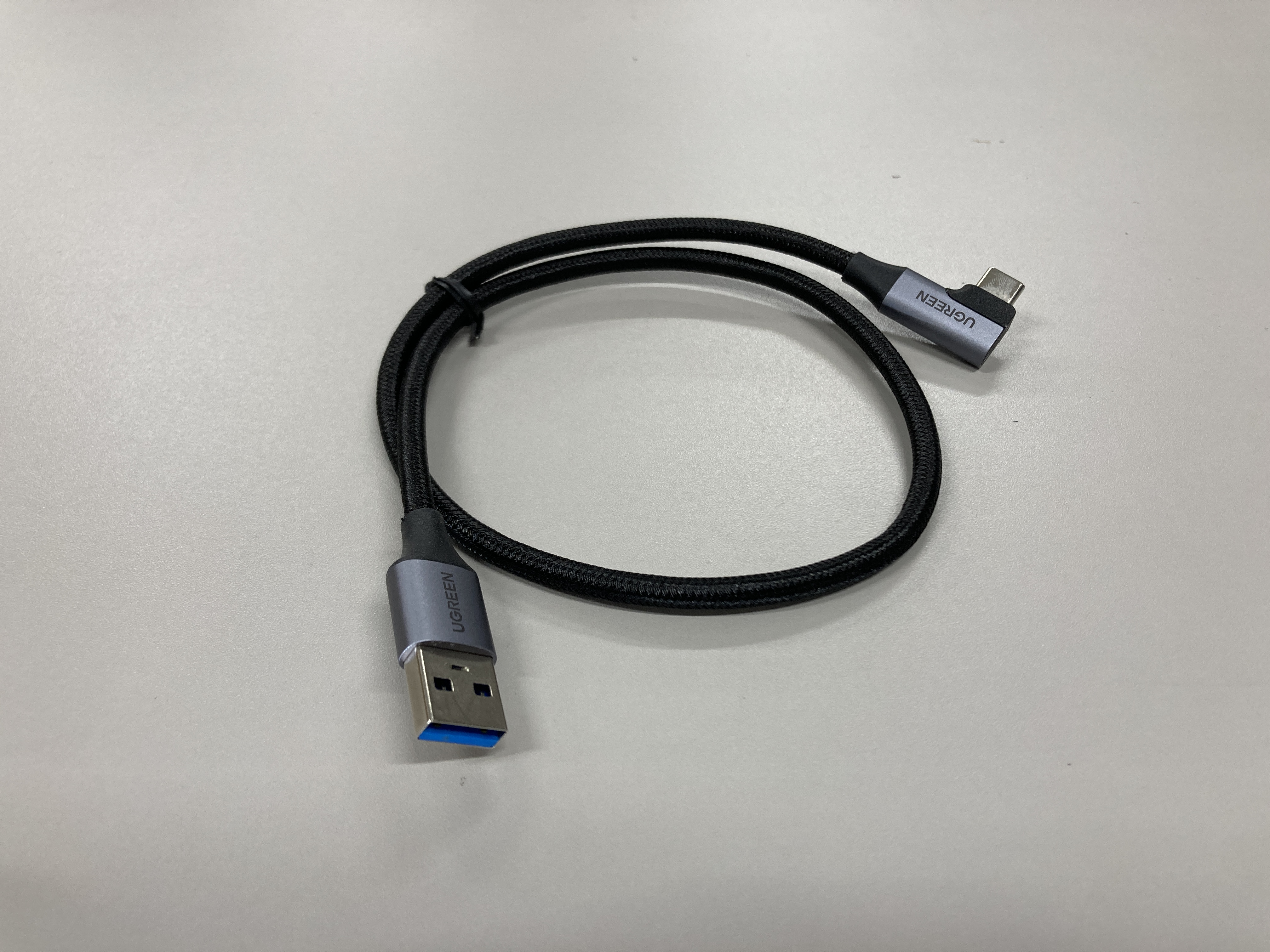

USB Type-Cケーブル 0.5mL字

1

1

Amazon

32

購入品

32

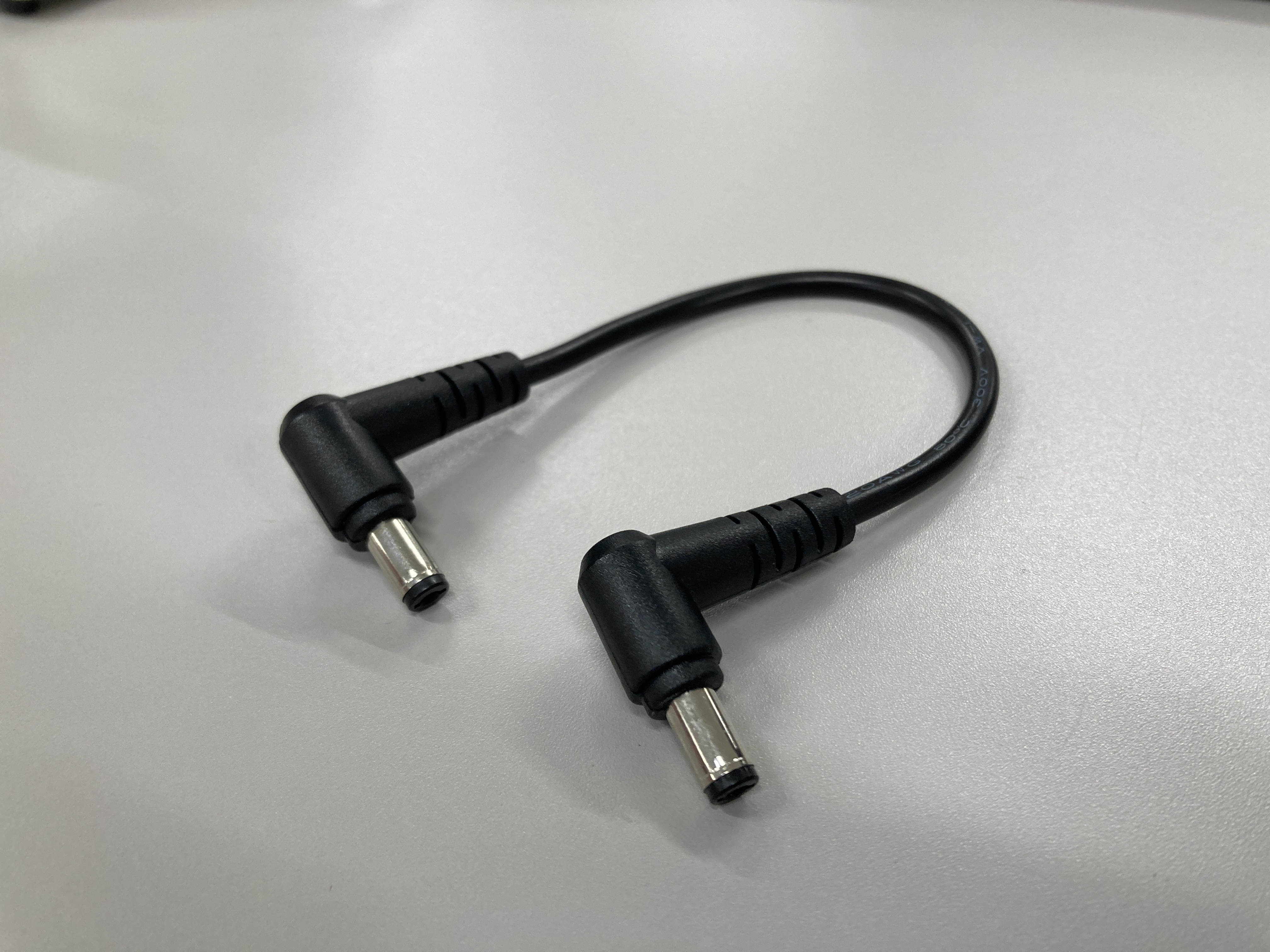

DCケーブル 20cm

TDDC-020-3

1

1

Amazon

33

購入品

33

ロッカスイッチ汎用ON-OFF 2極

as1104

1

1

Amazon

34

購入品

34

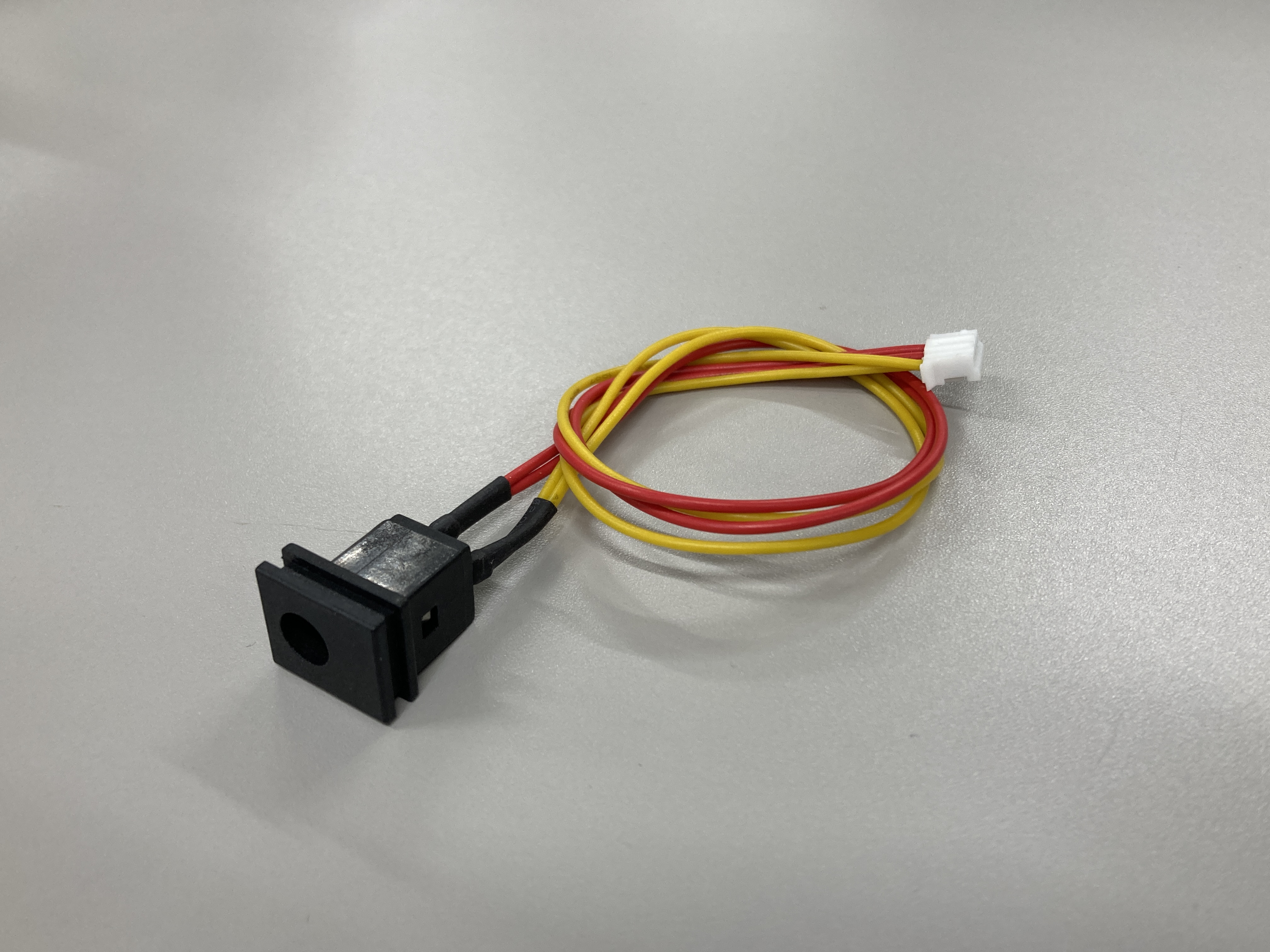

電源ジャック 2.1mm JST PHコネクタ4ピンメス

2

1

Amazon

35

購入品

35

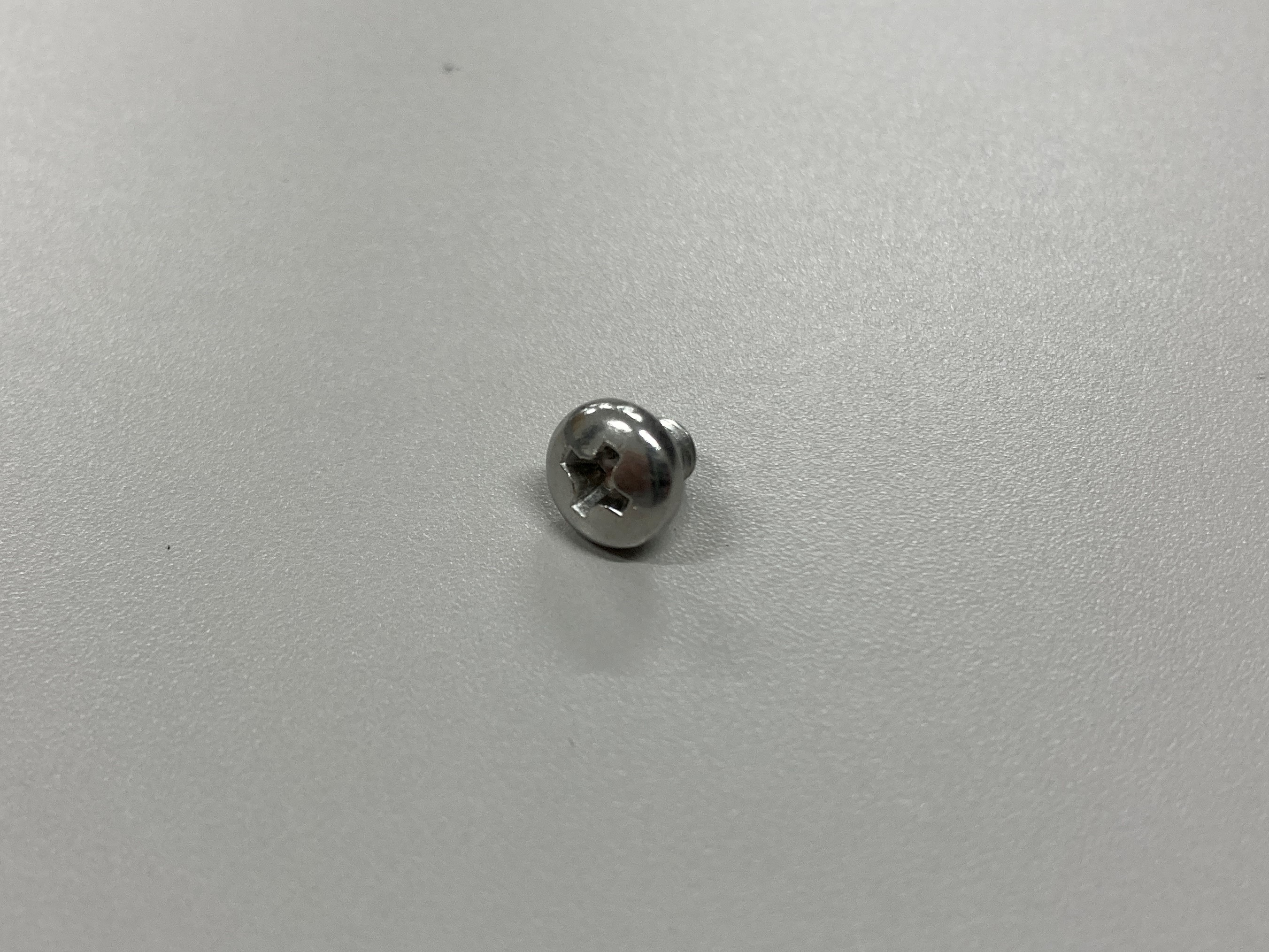

ボルトM3-6

4

1

Amazon

36

購入品

36

ボルトM4-5

2

1

Amazon

37

購入品

37

タッピングビスM2.5-6

6

1

Amazon

38

購入品

38

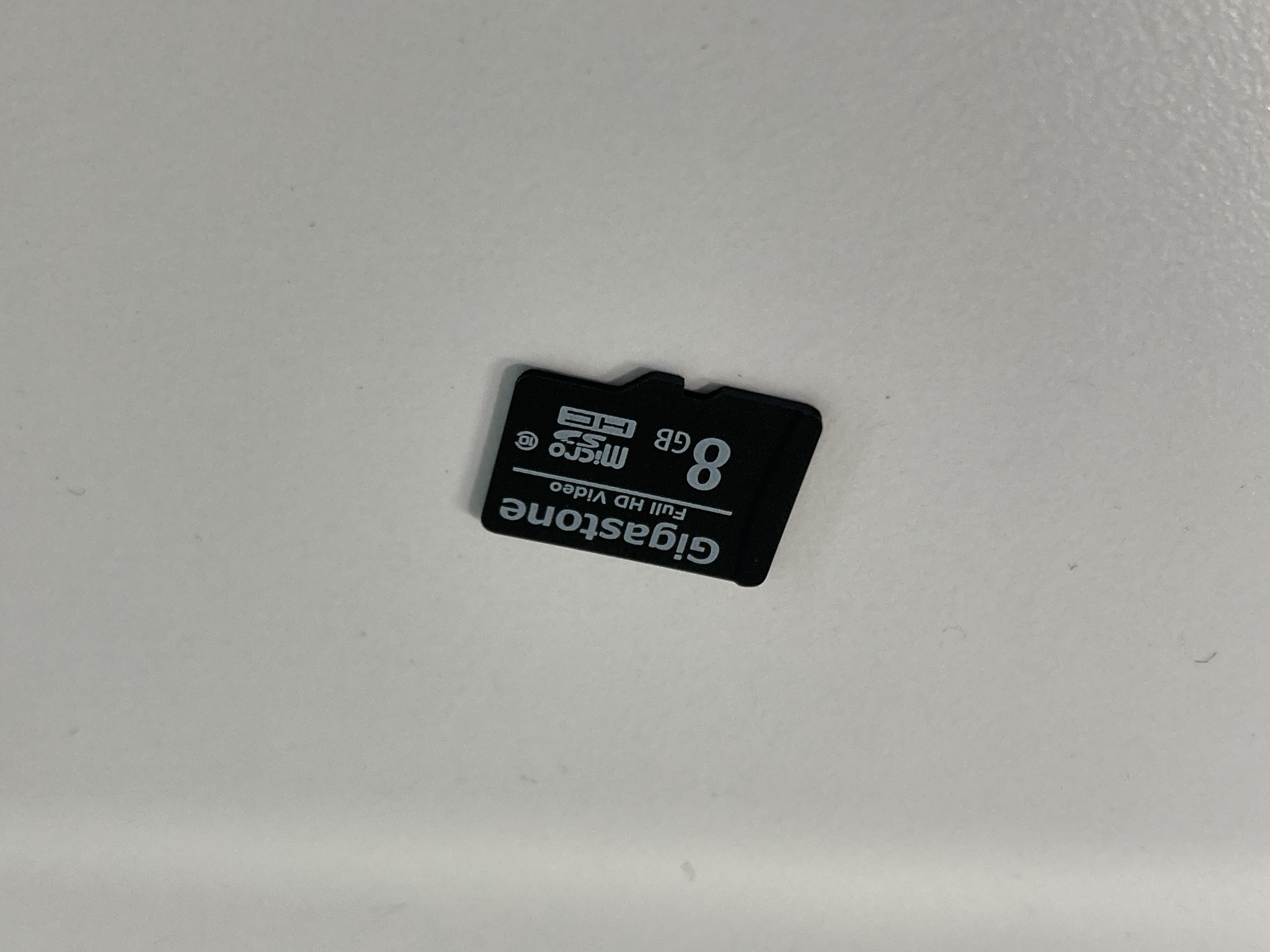

MicroSDカード

1

1

Amazon

容量2GB以上推奨

39

購入品

39

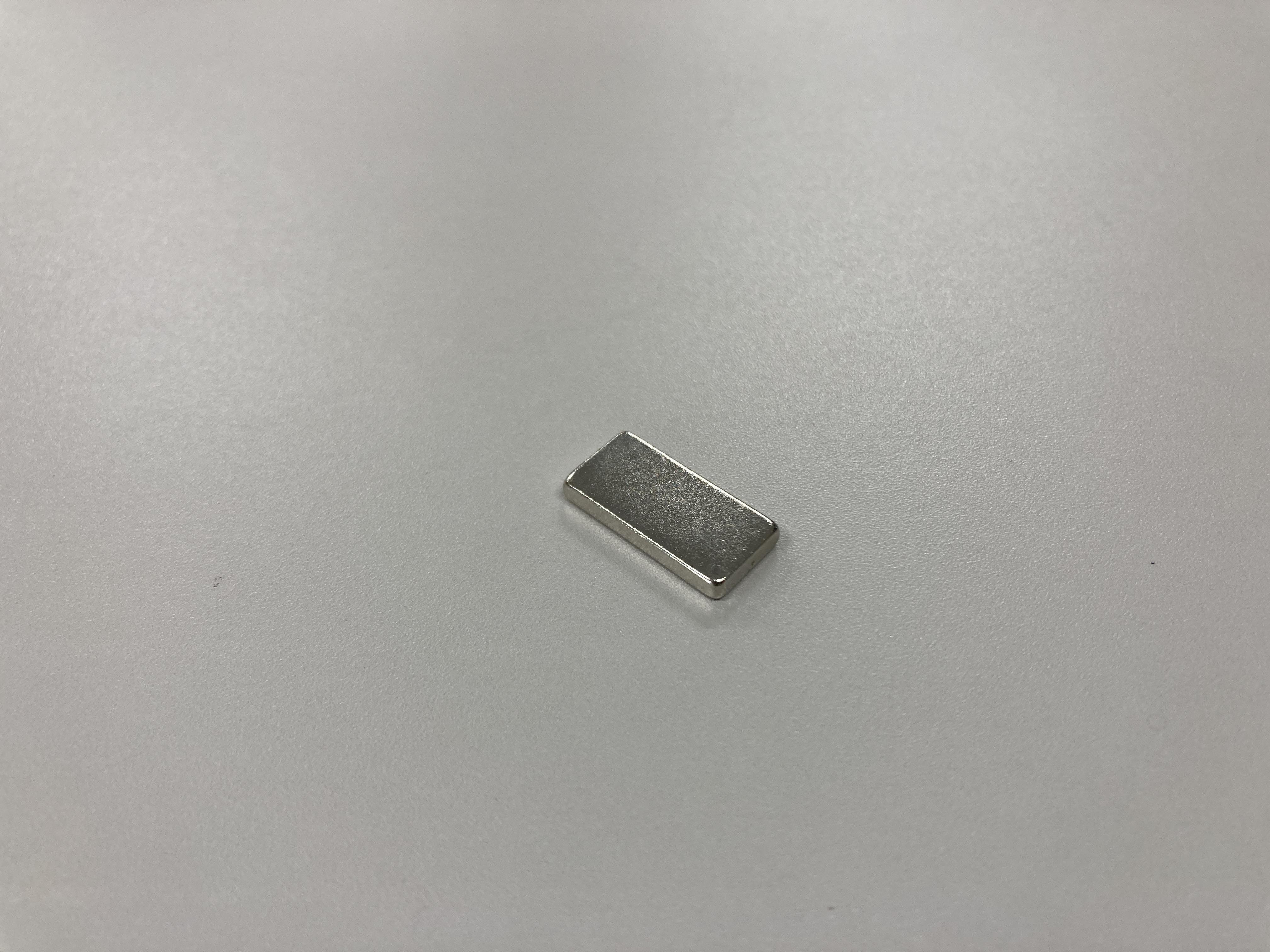

磁石角型20x10x3

2

1

Amazon

40

購入品

両面テープ

SRE-19

1

1

Amazon

強めの両面テープなら代替可
